HP 노트북 13-4101dx 분해된 내부 모습 (CPU, SSD, 메인보드, 배터리 등)

by 동탄컴퓨터수리 031-8015-2456 2021. 7. 12.
반응형

13-4101dx 발열 심함

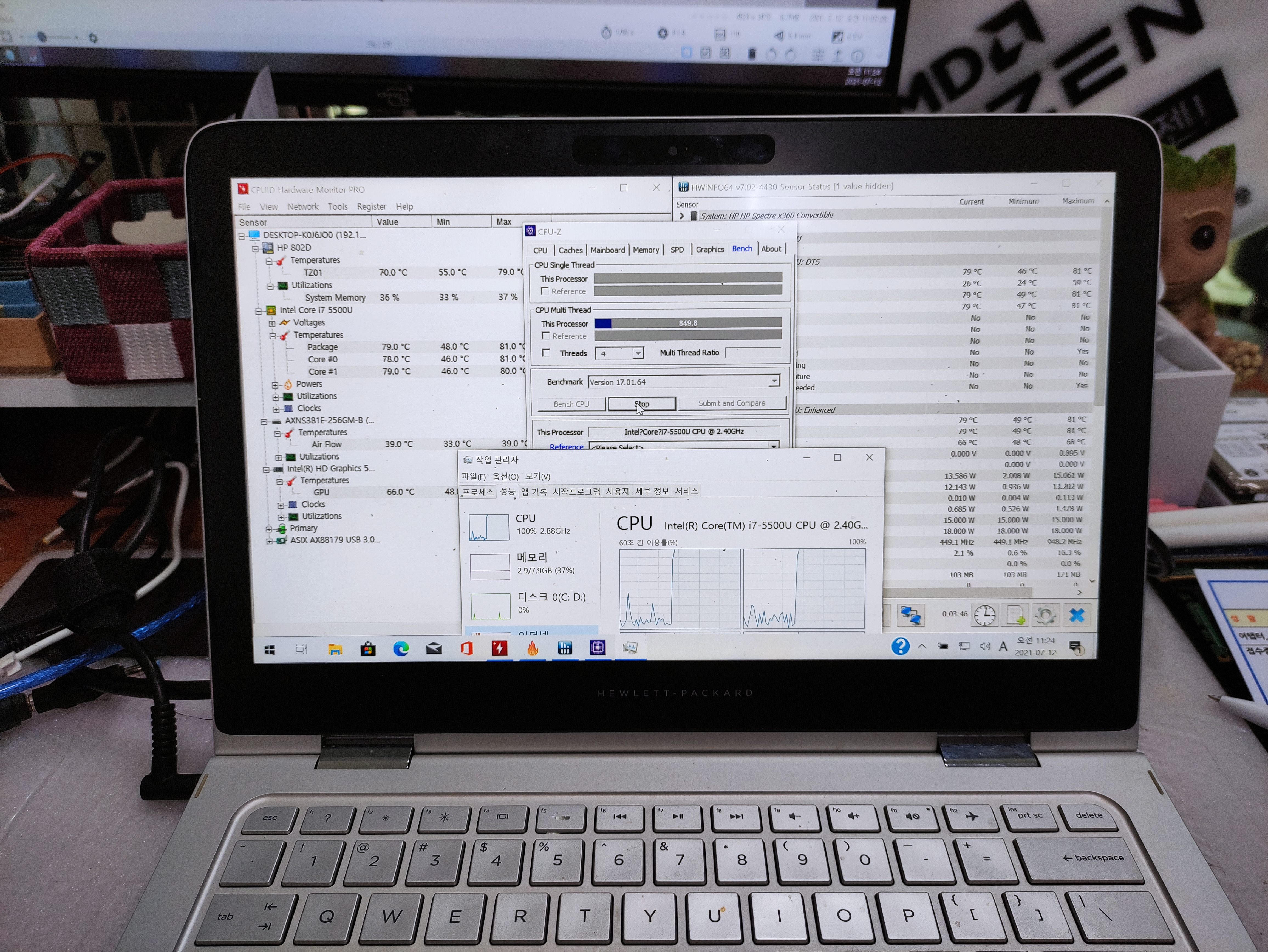

i7-5500U (2.40 GHz) CPU가 장착된 HP 노트북입니다. 노트북이 너무 뜨거워서 내방을 해주셨는데요. CPU-Z 프로그램을 이용해서 CPU 사용률을 100%로 동작하도록 스트레스를 줬습니다. 30초 동안 CPU를 최대속도로 동작을 시켜봤는데요. 거진 90도에 가까운 온도가 나오네요. 조금 더 진행했으면, 90도는 가볍게 넘겼지 않을까 싶습니다. 괜히, 과열시켜서 CPU에 문제가 생길까 싶어서 30초 정도에서 중지하고 서멀구리스 재도포 작업을 진행했습니다.

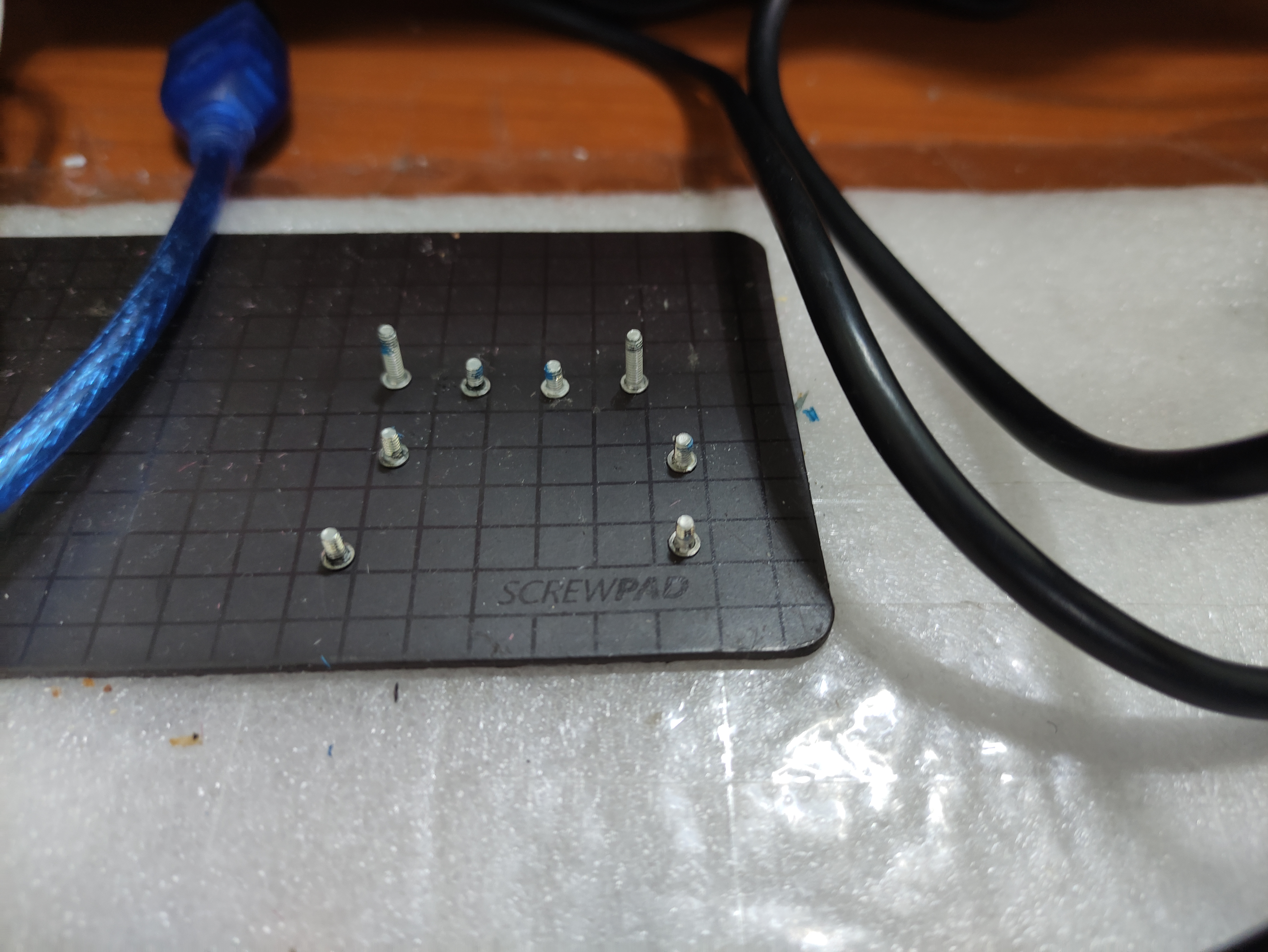

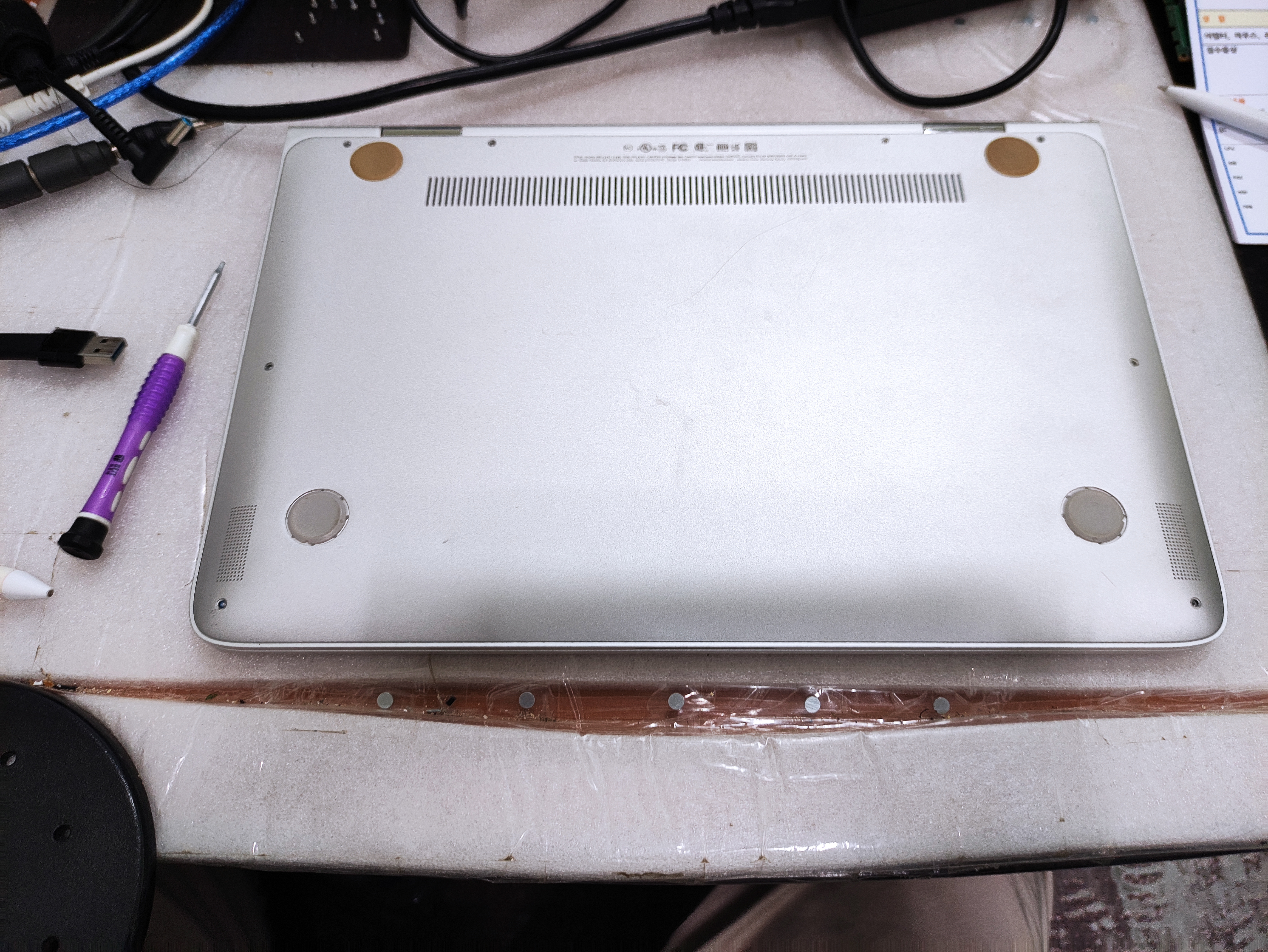

해당 노트북은 일반적인 십자드라이버로 나사를 풀 수는 없고요. 별 모양의 드라이버 팁이 있어서 뒤판을 뜯어볼 수 있습니다. 분해된 나사의 종류와 위치는 아래(오른쪽 사진)와 같습니다. 그렇게 많은 나사가 있는 건 아니지만, 종류가 2가지라서 위치가 헷갈리지 않도록 잘 보관해야 합니다.

13-4101dx 뒤판 분해

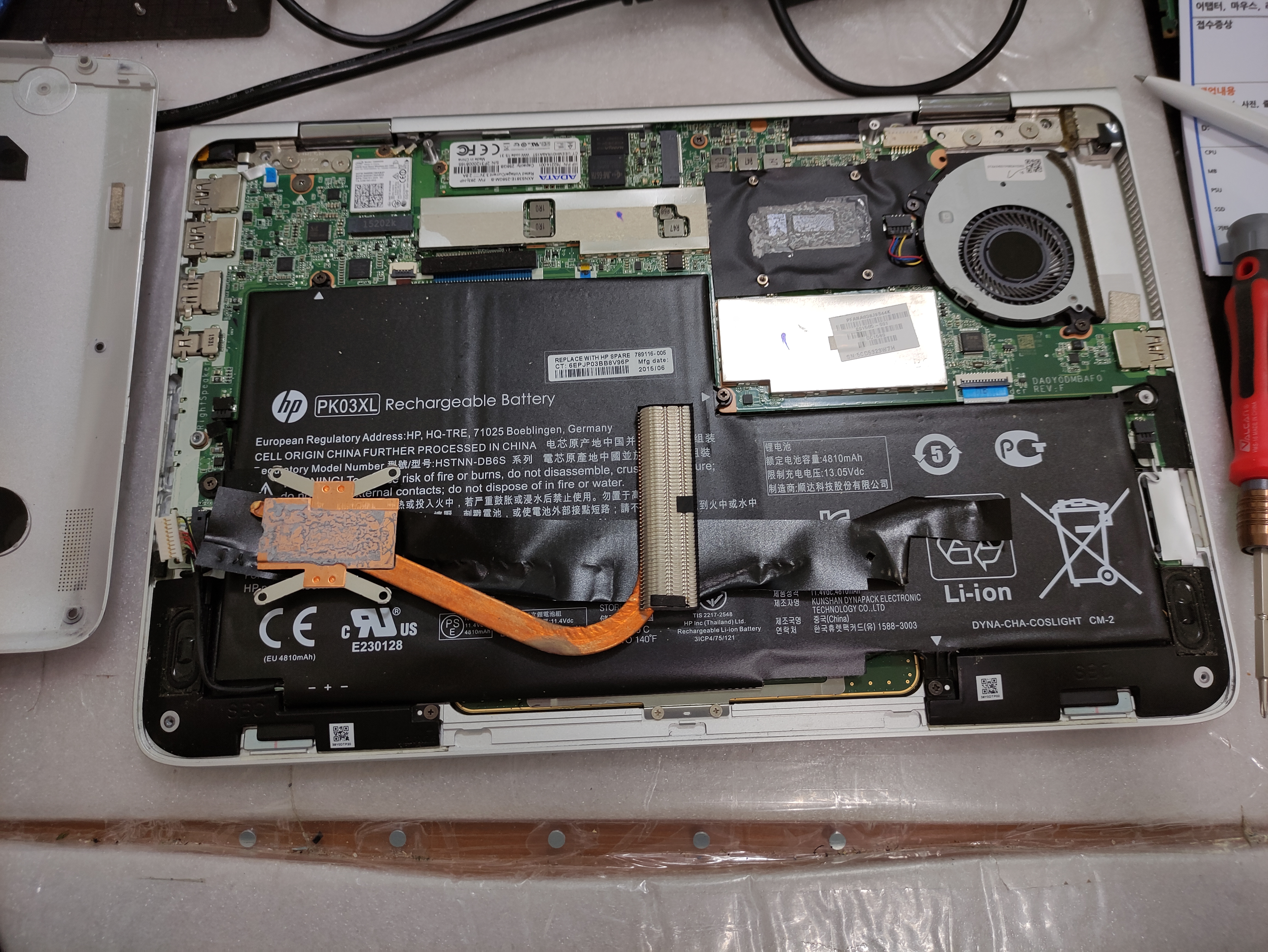

(배터리 케이블을 분리한 다음에 분해합니다.) 노트북을 분해한 뒤판의 모습입니다. CPU 방열판 쪽에서 발열이 많이 생기고 있습니다. CPU의 서멀구리스 재도포 작업을 위해서 CPU의 방열판은 뜯은 모습입니다.

배터리는 PK03XL이라는 모델이 들어있네요. 배터리의 면적이 노트북의 절반을 넘어갈 정도로 크게 나왔네요. Li-ion 배터리

방열판 공기 배출구와 시스템 팬에는 먼지가 그렇게 많지는 않았습니다. 애초에 발열이 높은 i7 CPU에 작은 방열판을 사용한 것이 발열 해소가 잘 안되는 시스템으로 만들어진 것이 아닐까 싶습니다. 노트북은 13인치로 작은 편인데 고성능의 CPU를 장착하니, 공간은 좁고 방열해소 장치가 부족한 상태로 보입니다. 발열해소를 위해서 노트북 받침대(쿨러)를 사용해야 할 거 같아 보입니다. 마침, 노트북 케이스는 플라스틱이 아니고 금속(알루미늄)이라서 노트북 받침대 쿨러를 사용하면 효과가 있을 것으로 보입니다.

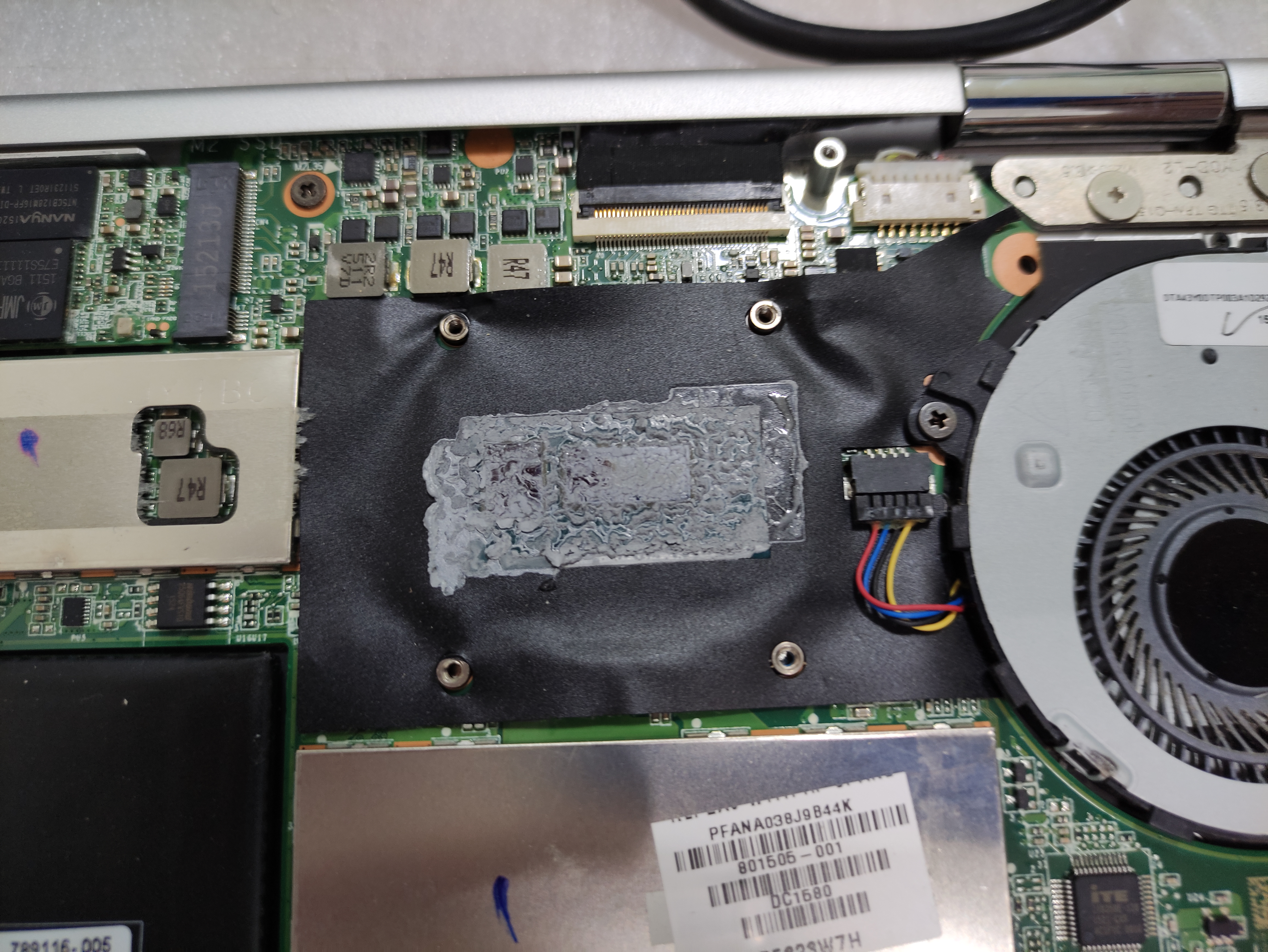

서멀 컴파운드는 노트북이 출시될 당시의 상태로 그대로입니다. 5년 정도 사용하신 노트북이라고 합니다. 열전도하는 액체가 아래처럼 말라서 굳으면, 열전도가 잘 안되기 때문에, 1년에 한 번 정도 관리(재도포)를 해주시면 좋습니다.

굳어버린 서멀구리스 재도포 작업

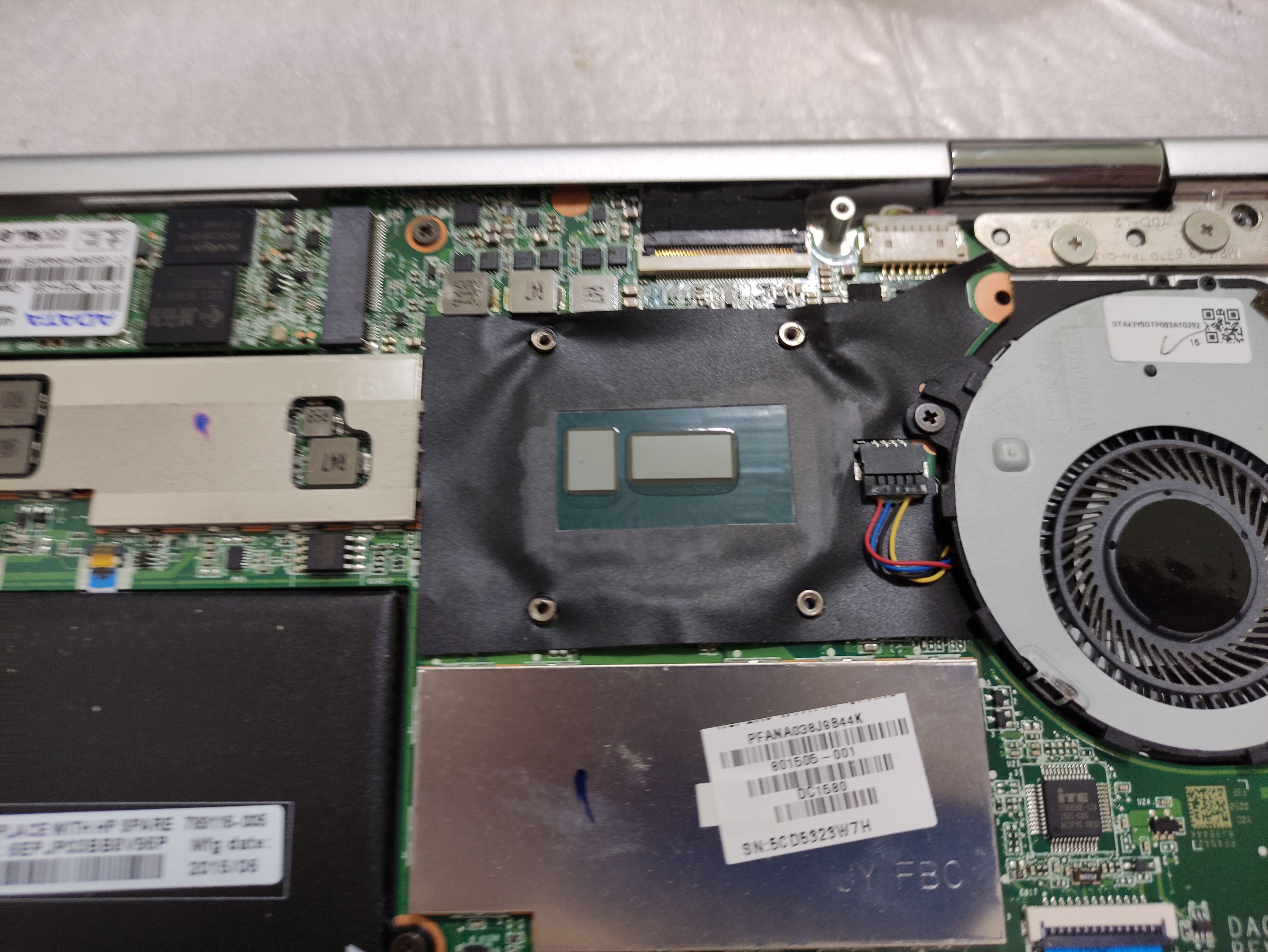

CPU 위에도 도포된 서멀구리스를 깨끗하게 닦아냈습니다.

13-4101dx 과열 청소

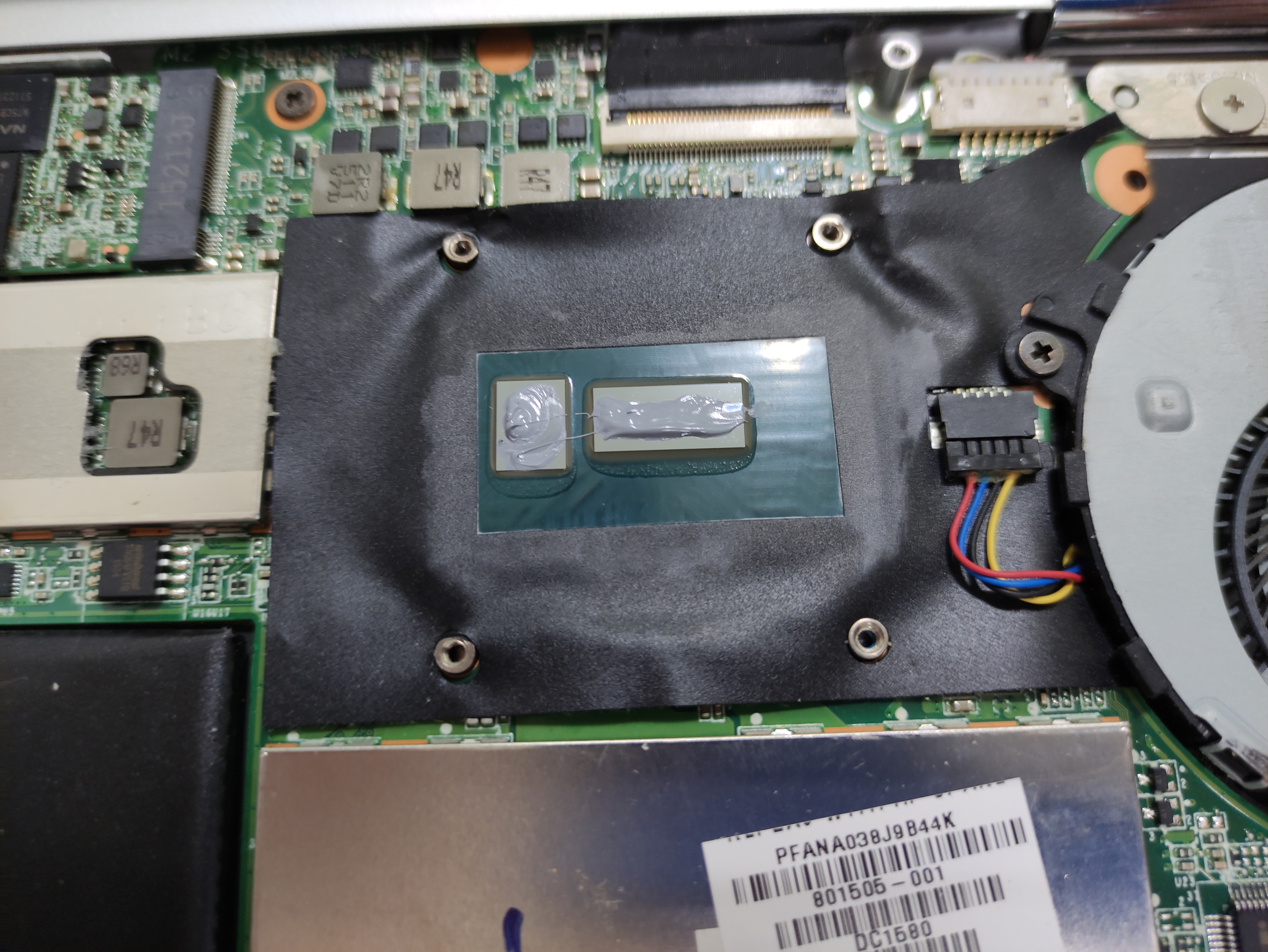

ARCTIC MX-4 서멀 컴파운드를 재도포했습니다. 펼쳐서 바르시는 분들도 계시고 이렇게 쭉 짠 상태로 방열판으로 누르면서 퍼지도록 바르는 케이스도 있습니다. 각자가 원하시는 방법대로 진행해도 무방하다 생각합니다.

서멀구리스 재도포작업

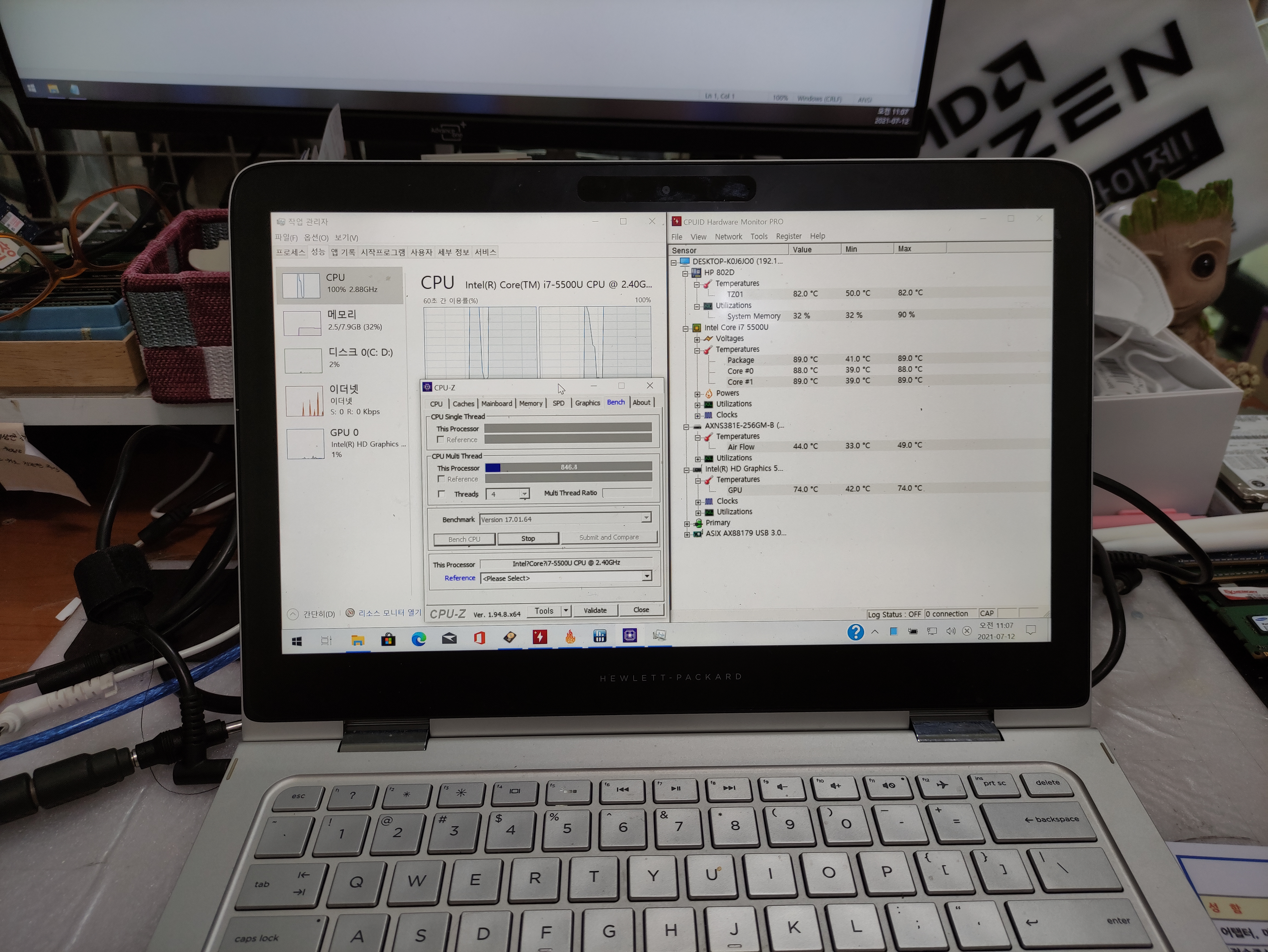

처음 테스트했던 과정과 동일하게 스트레스를 30초만 줬을 때의 온도는 81도까지 올라가네요. 서멀도포전과 8도 정도 떨어진 셈입니다. 아무런 작업을 진행하지 않았을 때 48도까지 떨어지네요. 애초에 동작 온도가 높은 CPU인 거 같습니다. 방열판+팬의 크기도 크지 않으니 열을 빨리 식혀주질 못하네요.

13-4101dx 청소후 온도
13-4101dx 과열 청소


13-4101dx severe heat
HP laptop with i7-5500U (2.40 GHz) CPU. The laptop was so hot that you gave me a room. Using the CPU-Z program, I stressed the CPU utilization to operate at 100%. I tried to operate the CPU at full speed for 30 seconds. The temperature is close to 90 degrees. If we did it a little longer, I think it would have been over 90 degrees. For no reason, I stopped at about 30 seconds and proceeded with the thermal copper re-application because I thought it would cause problems with the CPU due to overheating.



The laptop cannot be unscrewed with a normal crossdriver. There is a star-shaped driver tip so you can open the back. The type and location of the broken screw are as shown below (pictured right). There aren't that many screws, but there are two types, so you have to keep them well so that you don't get confused.


13-4101dx Rear Plate Decomposition
(Disconnect the battery cable and disassemble it.) This is the image of the laptop and the board. There's a lot of heat generating near the CPU heat shield. The heat shield of the CPU is ripped off for the thermal grease re-application operation of the CPU.


The battery contains a model called PK03XL. The battery area is big enough to exceed half of the laptop. Li-ion Battery
There wasn't much dust in the heat shield air outlet and the system pan. I think the use of a small heat radiator for the high-heated i7 CPU was made of a system that does not relieve the heat well. The laptop is small at 13 inches, but since it is equipped with a high-performance CPU, the space seems small and there is a lack of heat dissipation devices. It looks like a laptop stand (cooler) needs to be used to relieve heat. Just in time, the laptop case is not plastic but metal (aluminum), so it seems to be effective if you use the laptop stand cooler.



The Thermal Compound remains the same as it was when the laptop was released. It's a laptop you've been using for about 5 years. If the thermally conducting liquid dries and hardens as below, it is recommended that you take care of it about once a year (re-apply).


Hardened Thermal Grease Re-Application Operation
I also cleaned the thermal copper applied on top of the CPU.


13-4101dx Overheated Cleaning
ARCTIC MX-4 Thermal Compound has been re-applied. There are people who spread it out. There are cases where you squeeze it out and apply it until it spreads. I think it's okay to proceed in the way each person wants.


Thermal grease re-painting work
Just like the first test, the temperature goes up to 81 degrees when you stress it for 30 seconds. It's about 8 degrees away from Thermal Dopo. It drops to 48 degrees when no work has been done. I think it's a CPU with a high operating temperature in the first place. The heat shield + the pan is not big, so it doesn't cool down quickly.


13-4101dx temperature after cleaning

13-4101dx Overheated Cleaning
