여름철에는 컴퓨터청소 (Cleaning the computer in the summer.)

by 동탄컴퓨터수리 031-8015-2456 2021. 7. 14.
반응형

여름철은 기온이 높고 다습한 기후 때문에 평소에 잘 되던 컴퓨터도 말썽을 부리는 경우가 많이 있습니다. 여름철에 컴퓨터 관리가 필요한 계절입니다. 기온이 오르면서 컴퓨터의 온도도 같이 오르는 경우가 생깁니다. 온도가 과도하게 높게 올라가면, 컴퓨터가 느려지다가 멈추거나 꺼지거나 다양한 오류 증상이 생길 수 있습니다. 또한, 습도가 올라가면, 금속의 산화가 심해져서 접속 불량 증상이 훨씬 자주 생깁니다. 그래서, 고온 다습한 여름철 환경이 컴퓨터에게는 좋지 않은 환경입니다.

아래는 컴퓨터 청소를 의뢰하신 고객님의 컴퓨터입니다. 여름철 맞이 컴퓨터 청소와 서멀구리스 재도포 작업을 같이 진행하셨습니다. 아래의 컴퓨터는 개인적으로 서멀 컴파운드 재도포하기가 까다롭은 본체입니다. 사제 쿨러가 장착된 경우라서 그렇습니다. 쿨러 고정 나사가 메인보드 뒷면에 있어서 케이스를 뒤집어서 쿨러를 해제하고 다시 재도포하는 방법도 있지만, 선정리 및 먼지 청소도 같이 진행할 예정이라서 메인보드를 컴퓨터 케이스에서 분리한 상태로 작업을 진행했습니다.

아래의 컴퓨터는 하루 동안 맡겨놓고 가셨습니다. 모든 부속을 분해하고 청소해야하는 경우라서, 당일 수리해서 가져가시긴 힘듭니다. 분해 후 청소 밑 재조립하는데 2시간은 꼬박 걸립니다. 부속을 분해서 작업하는 경우라서 다른 업무랑 병행하기가 어렵습니다.  마침, 일이 한 건 밖에 없는 날이라면, 쭉 이어서 해드릴 수도 있지만, 보통 하루에 일이 딱, 한 건만 들어오는 날은 많지는 않습니다. 시간적인 여유가 필요한 작업입니다. 급하게 당일 수리 진행하기 어려운 점은 양해 말씀드립니다.

전반적인 조립 상태

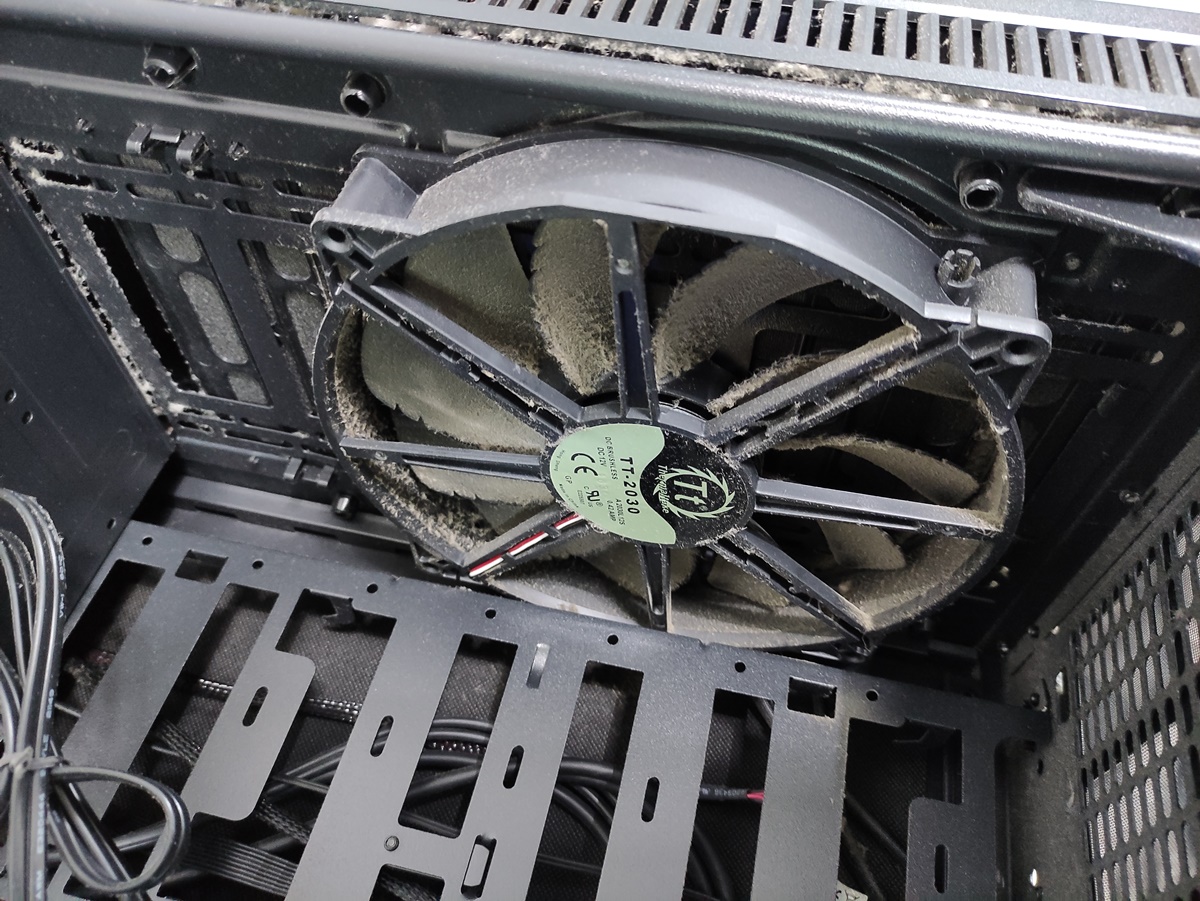

케이스 앞쪽의 대형 쿨러 200mm X 30mm에 먼지가 쌓인 상태입니다. 먼지가 날아가는 가볍고 건조한 먼지가 있고 붙어서 안 떨어지는 습기(기름기)를 머문 먼지가 있는데요. 아래의 먼지는 컴프레샤로 불어서 해결할 수 있는 먼지는 아니고요. 일일이 물티슈로 닦아내야하는 습한 먼지입니다. 컴프레샤로 불어내고 쿨러를 케이스에서 분해해서 물티슈로 닦아야 하는 두 번 일해야 하는 경우입니다.

케이스 전면 TT-2030 쿨러

CPU 쿨러와 상단 팬, 후면 팬의 상태도 먼지가 많이 쌓인 상태입니다.

CPU 쿨러 먼지

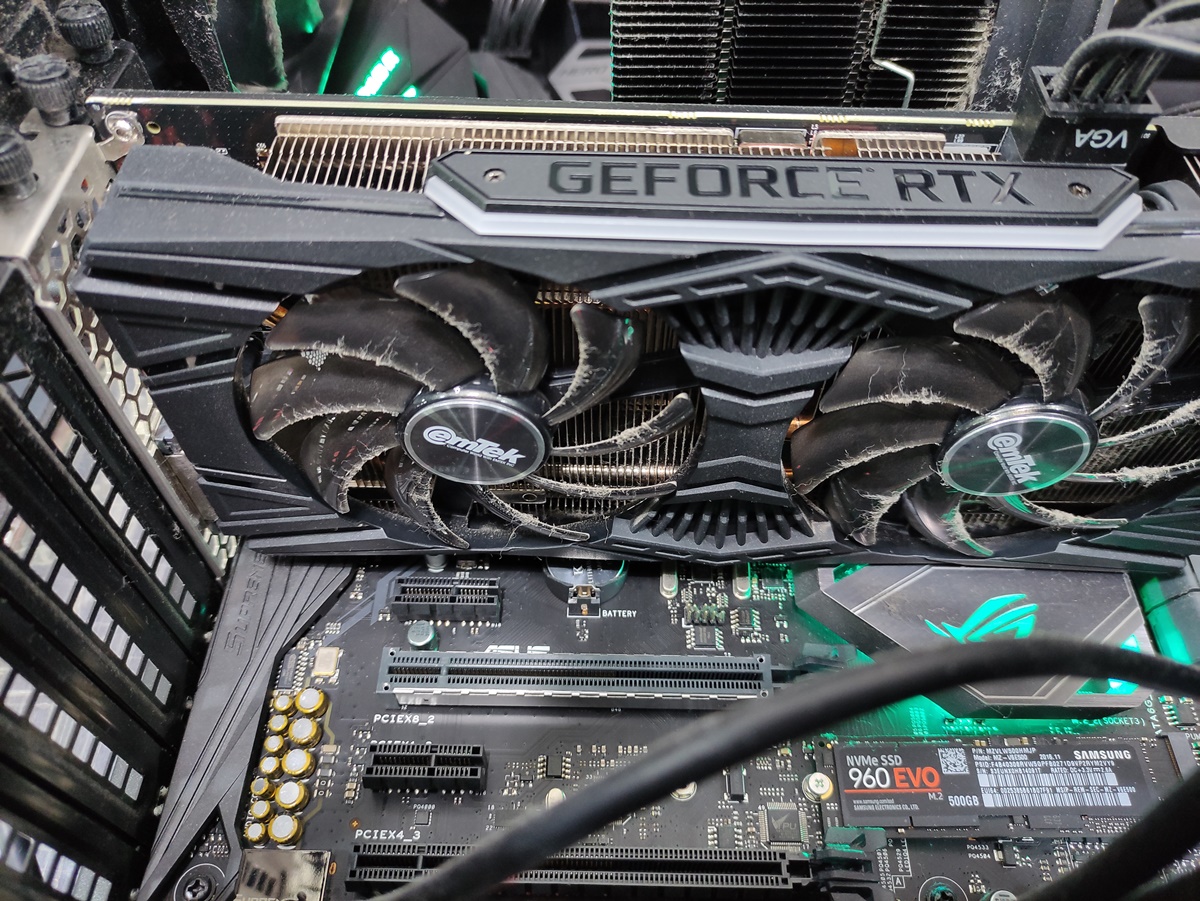

그래픽카드의 상태

그래픽카드 먼지

파워서플라이 마개 철판 위의 먼지입니다. 이런 부분은 물티슈로 닦으셔도 무방합니다. 메인보드에 가까운 부분을 닦을 때 케이블 선이 빠지지 않게끔 조심해서 닦으시면 됩니다.

먼지

메인보드 해제후 SSD 조립이 잘못된 상태라서 정석대로 재조립했습니다.

M.2 SSD가 기울어져 있어요.

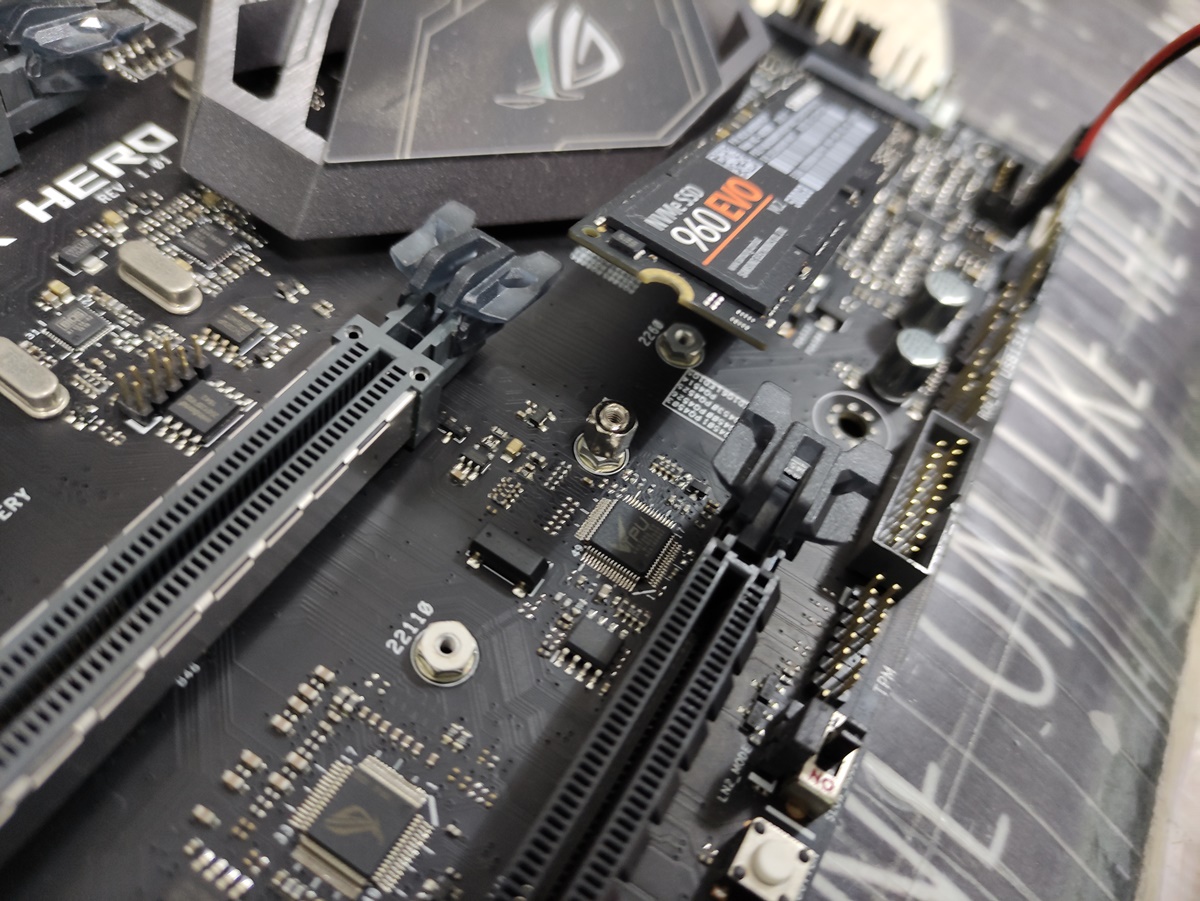

M.2 SSD 밑에 받침대를 설치하고 M.2 SSD를 고정하고 있습니다.

[ 관련글 ] M.2 나사의 굵기 https://blog.naver.com/dongtancom/222186126963



M.2 고정나사, 볼트의 크기 (ASROCK과 ASUS)

고객님 컴퓨터의 M.2 SSD입니다. SSD를 고정하기 위한 볼트가 메인보드 박스 안에 있는데 조립시 조...

blog.naver.com

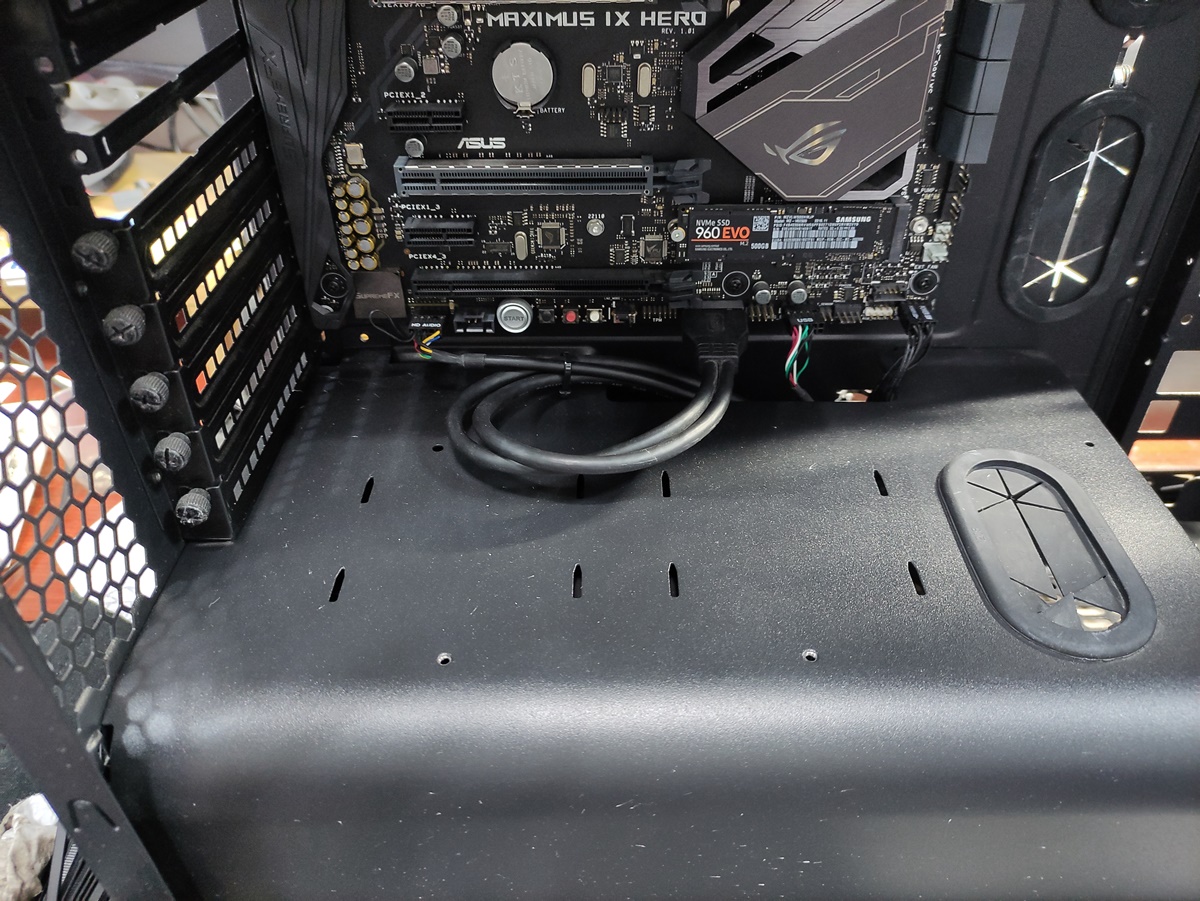

M.2 SSD 장착 중

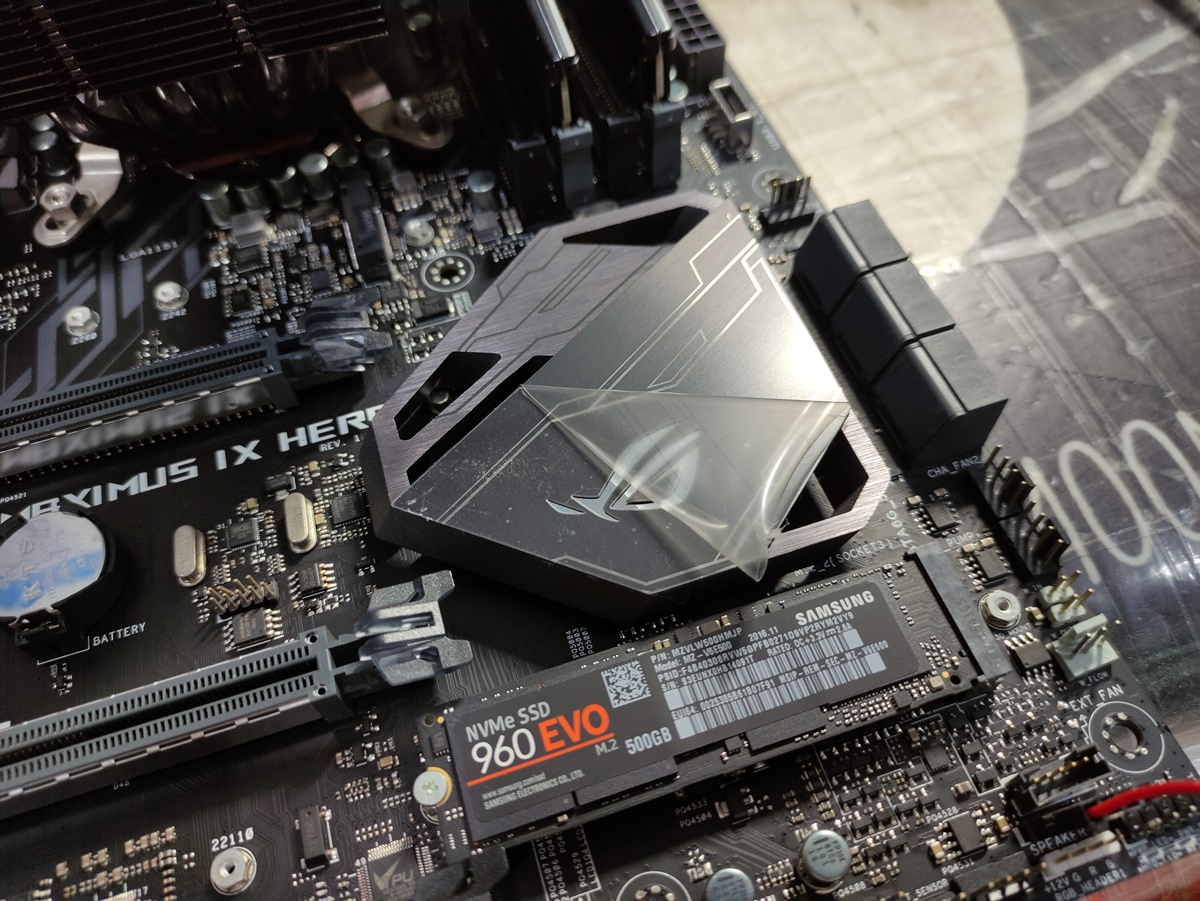

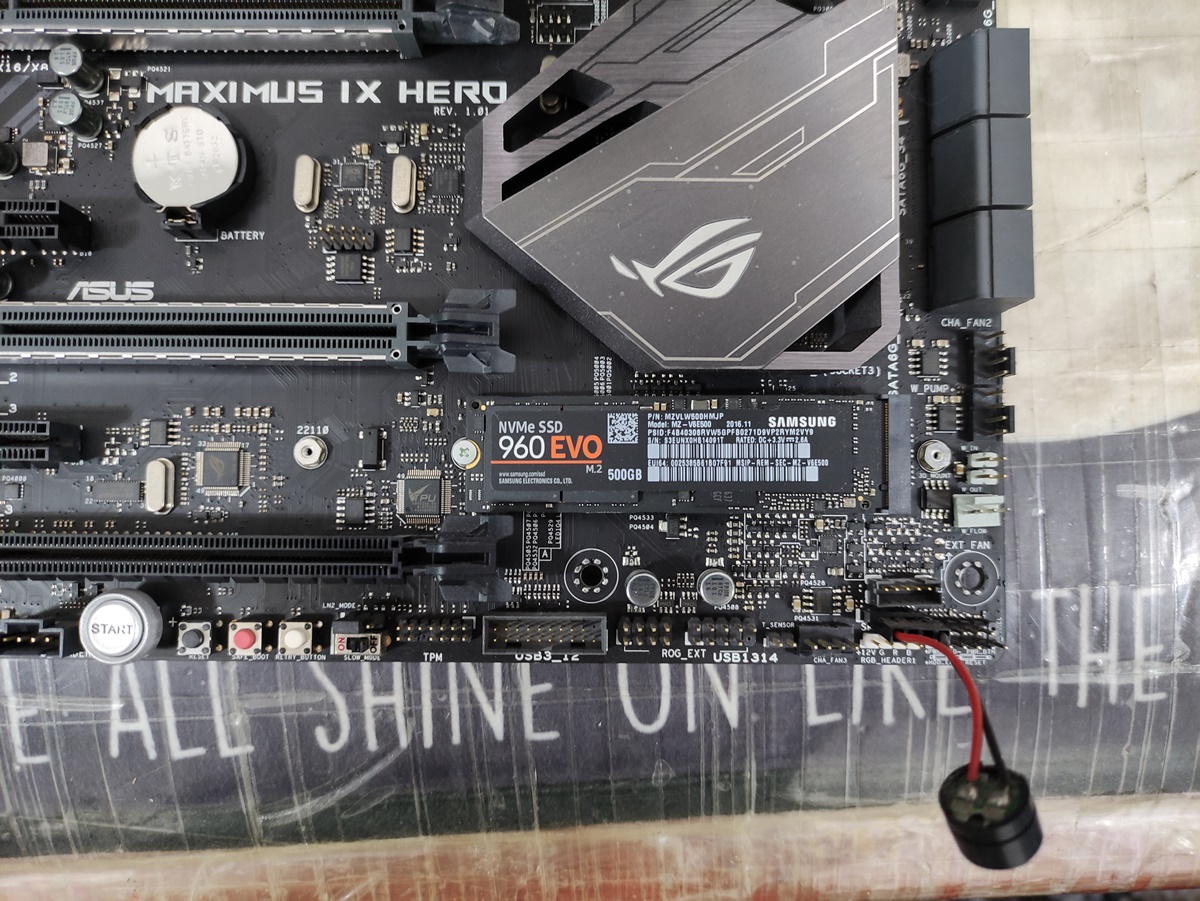

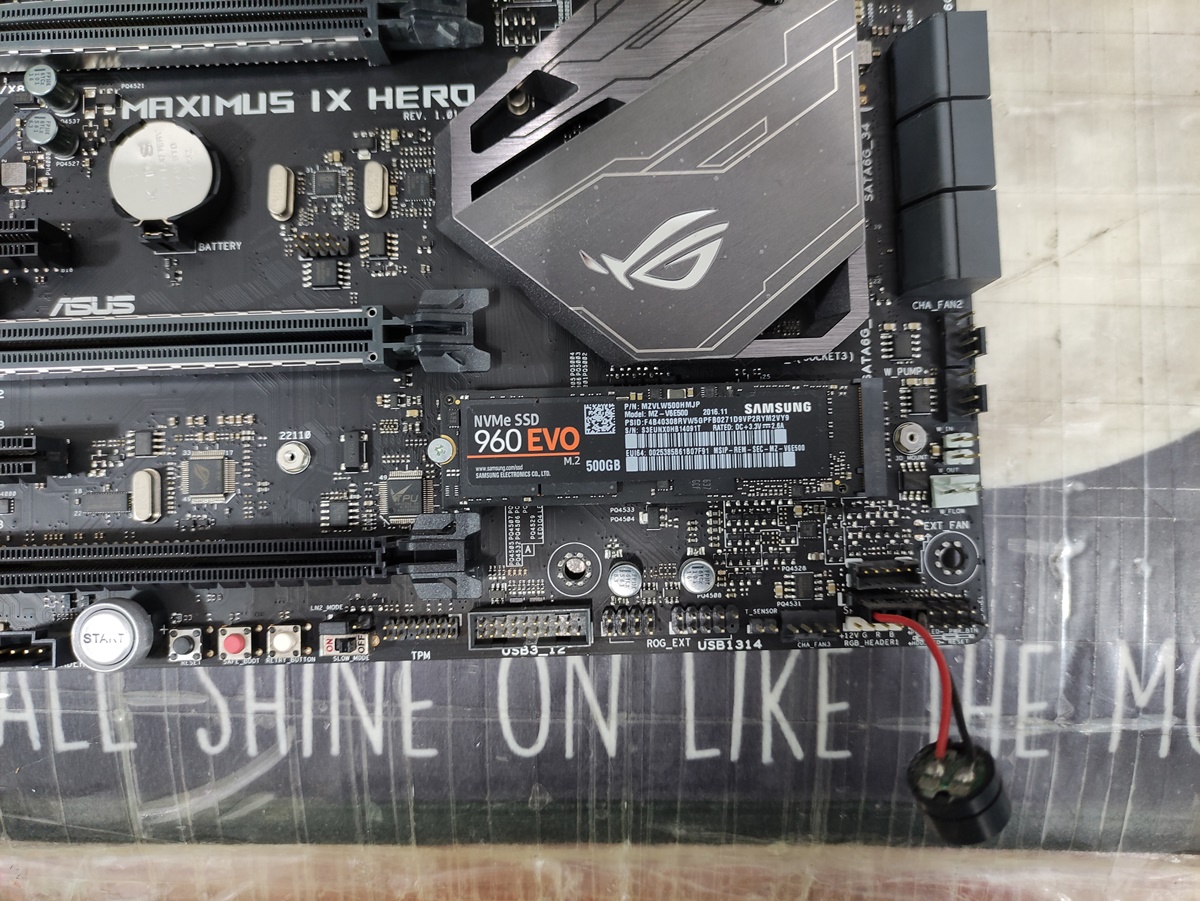

M.2 SSD가 기울어지지 않고 평평하게 장착됐습니다. 메인보드 칩셋 위의 비닐도 같이 제거했습니다. 발열에 좋지 않으니 스크래치 방지 비닐은 떼는 게 좋습니다. 용도는 유통과정에서 스크래치를 방지하기 위함입니다. 실사용자는 제거하는 게 좋습니다.

스크래치 방지 필림을 제거해 주세요.

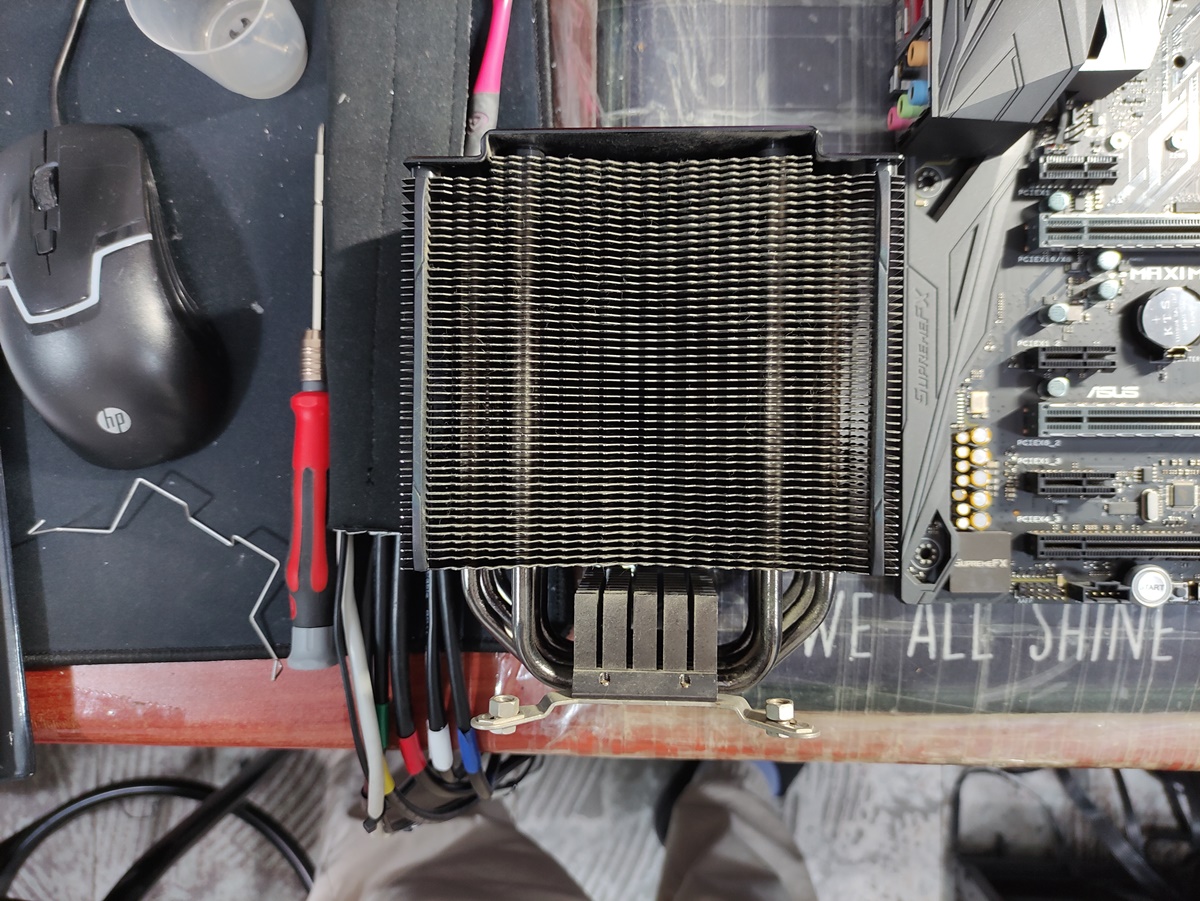

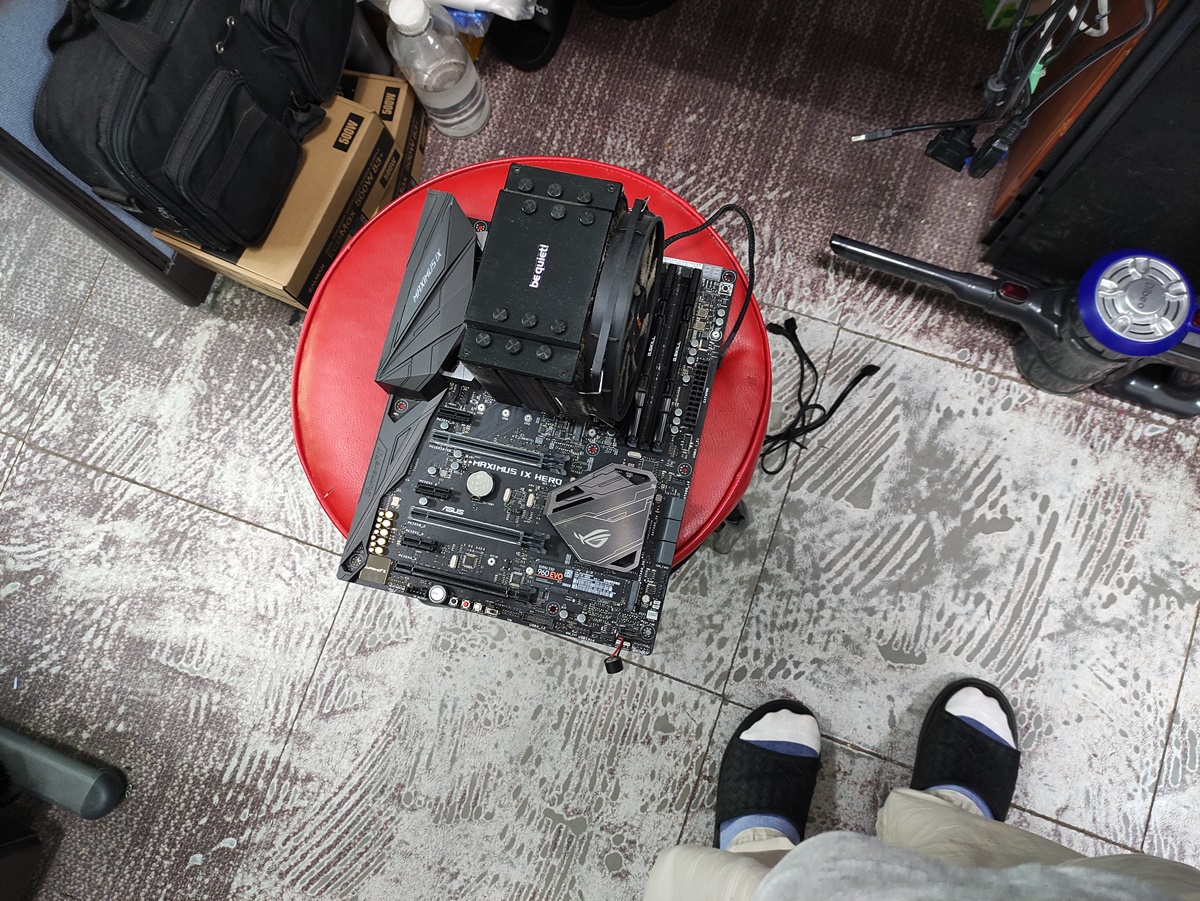

메인보드 분리 후 사제 쿨러를 청소하기 시작합니다. 방열판에 쌓인 먼지는 컴프레샤로 불어내고 안 털리는 먼지입니다.  칫솔, 페인트 붓 등으로 털어내야 합니다. 물세척을 할 수도 있지만, 물세척까지는 오버인 거 같고 먼지만 털어냈습니다.

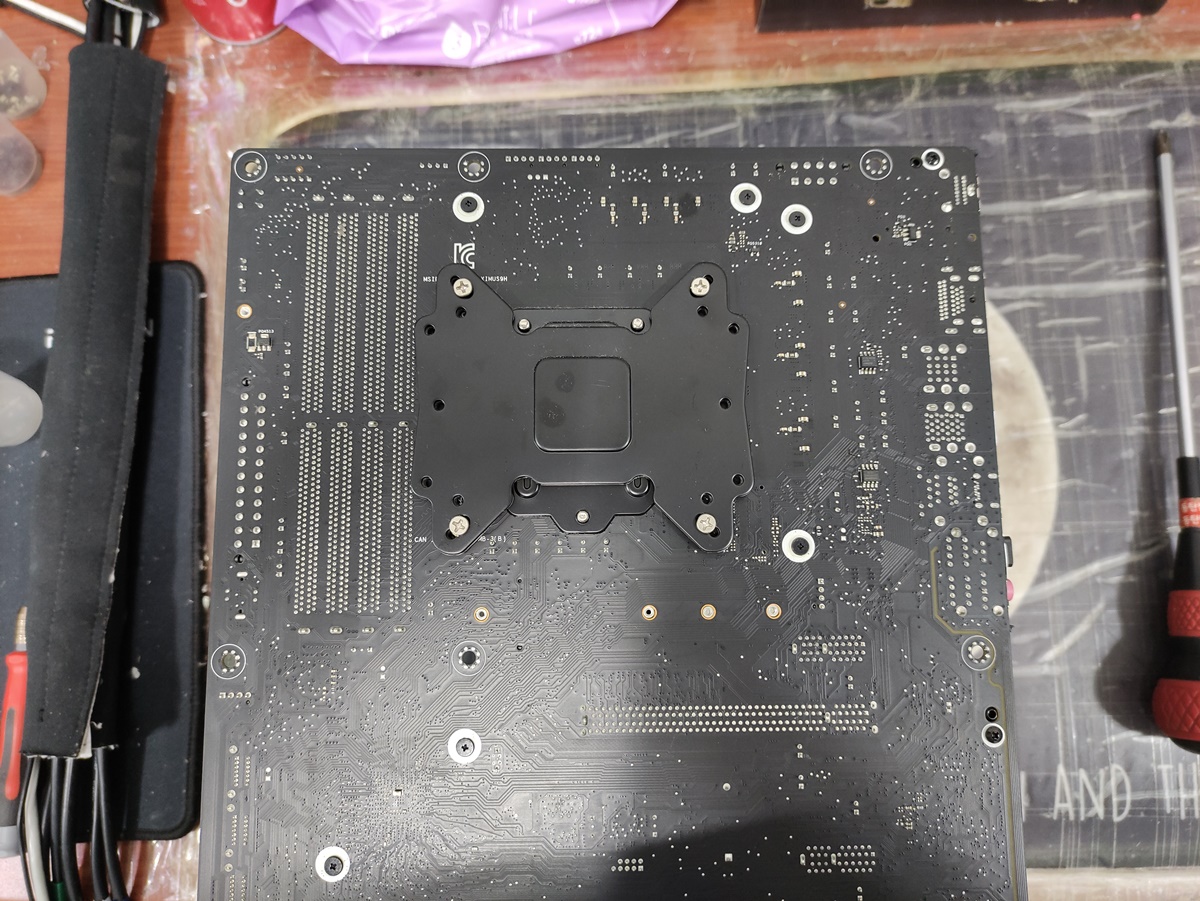

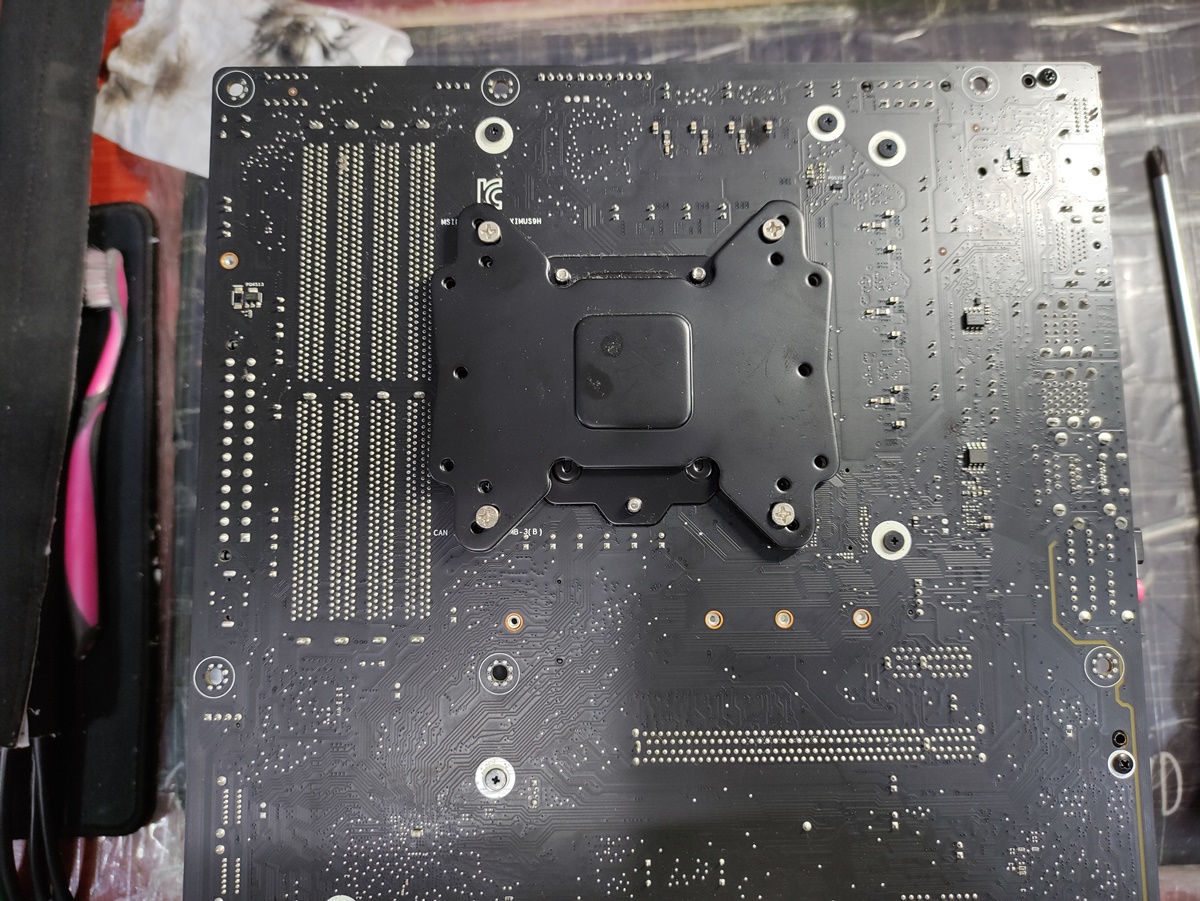

이 쿨러는 독특하게 메인보드 뒷면에서 나사를 조이는 방식입니다. 케이스에 메인보드를 달아놓고 케이스 뒷면에서 나사를 해제해서 쿨러를 분리할 수도 있지만, 잡아주는 나사가 모두 해제됐을 때, 쿨러가 바닥으로 곧바로 떨어질 수 있습니다. 애초에 박스를 쿨러에 받쳐놓고 풀어야할 쿨러로 보입니다. 안정적으로 메인보드를 분리해서 분리하는 것을 권장하고 싶네요.

메인보드 뒷판에서 고정되는 독특한 사제 쿨러

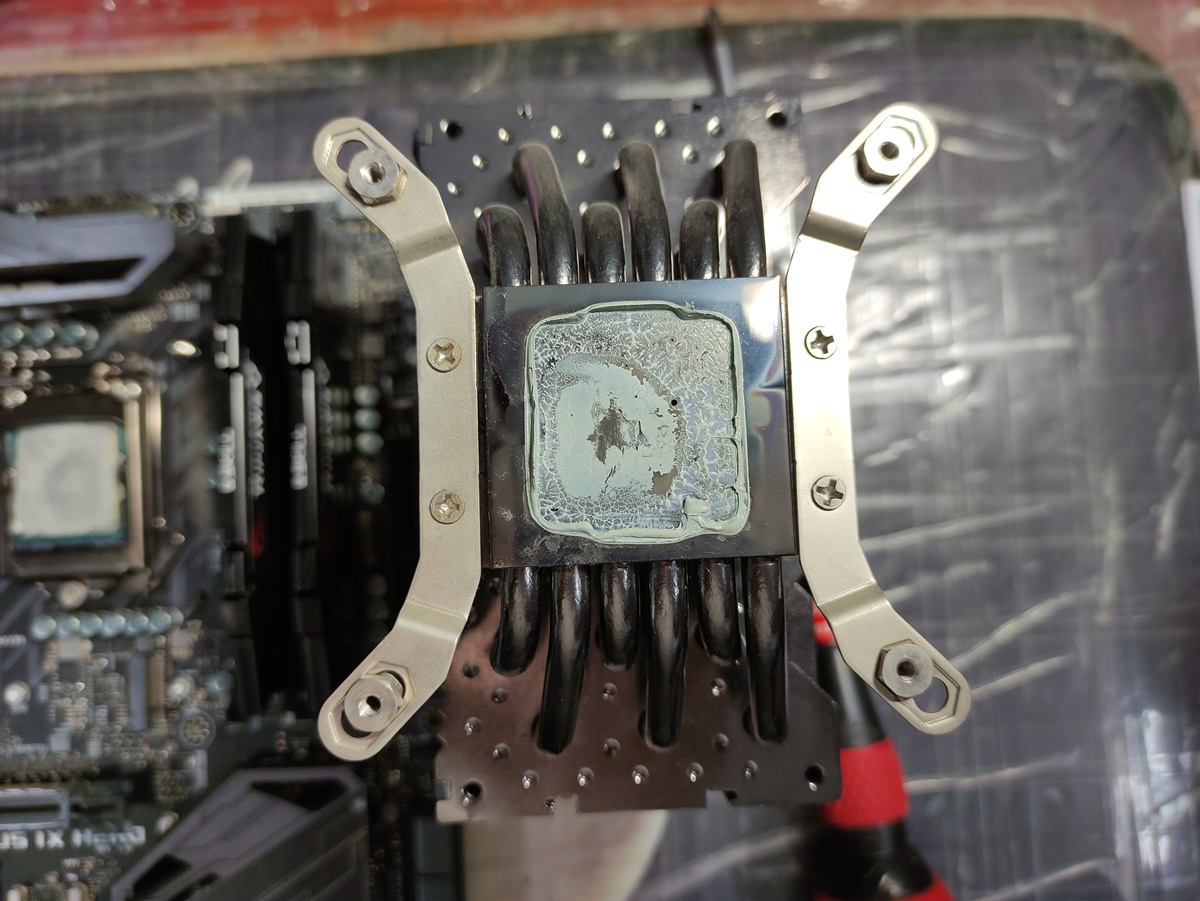

분리된 CPU 쿨러와 CPU의 서멀 접합 상태입니다. 처음에는 서멀구리스가 잘 밀린(퍼진) 형태인데 나중에는 한쪽이 뜬 형태로 보입니다. CPU 자국이 모든 면이 같지는 않네요

사제 쿨러의 부착이 제대로 안된 게 아닌가 의심되네요.

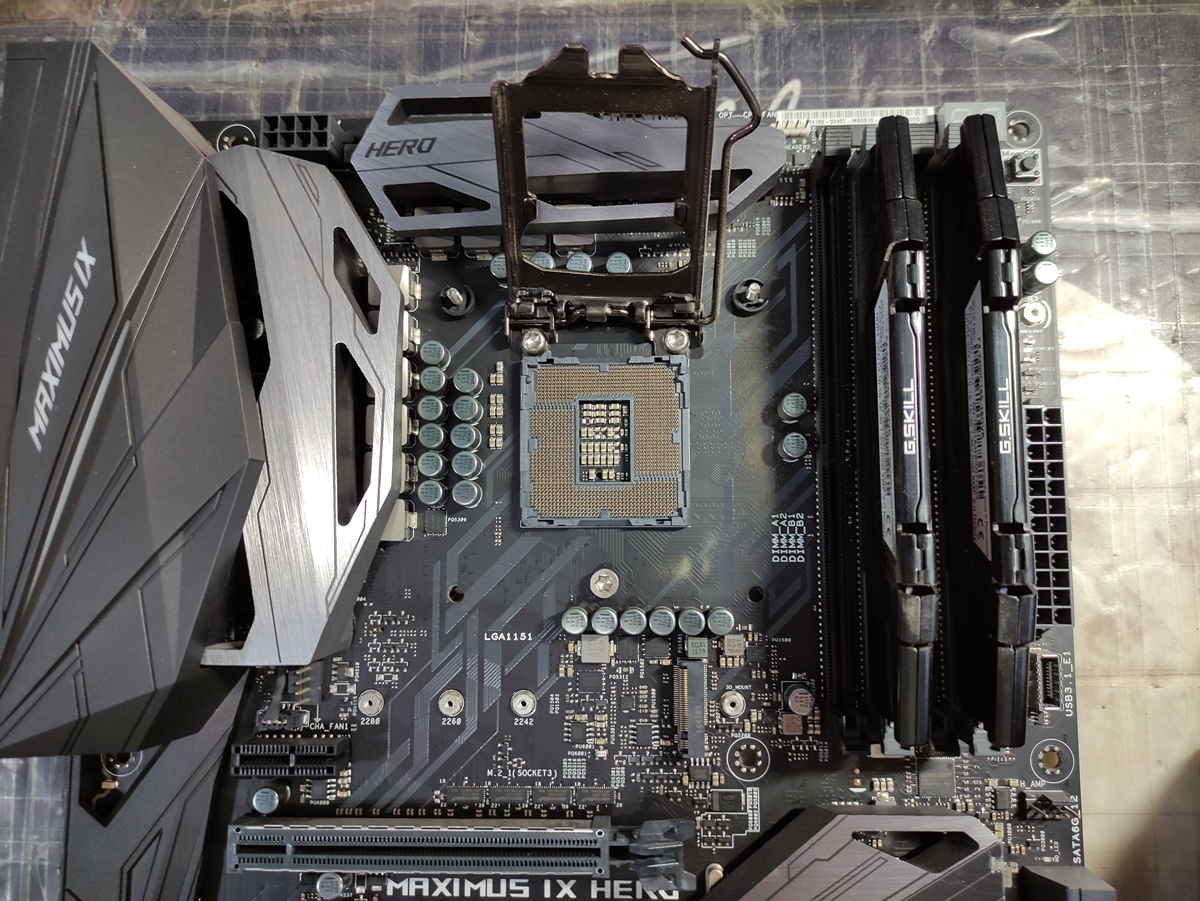

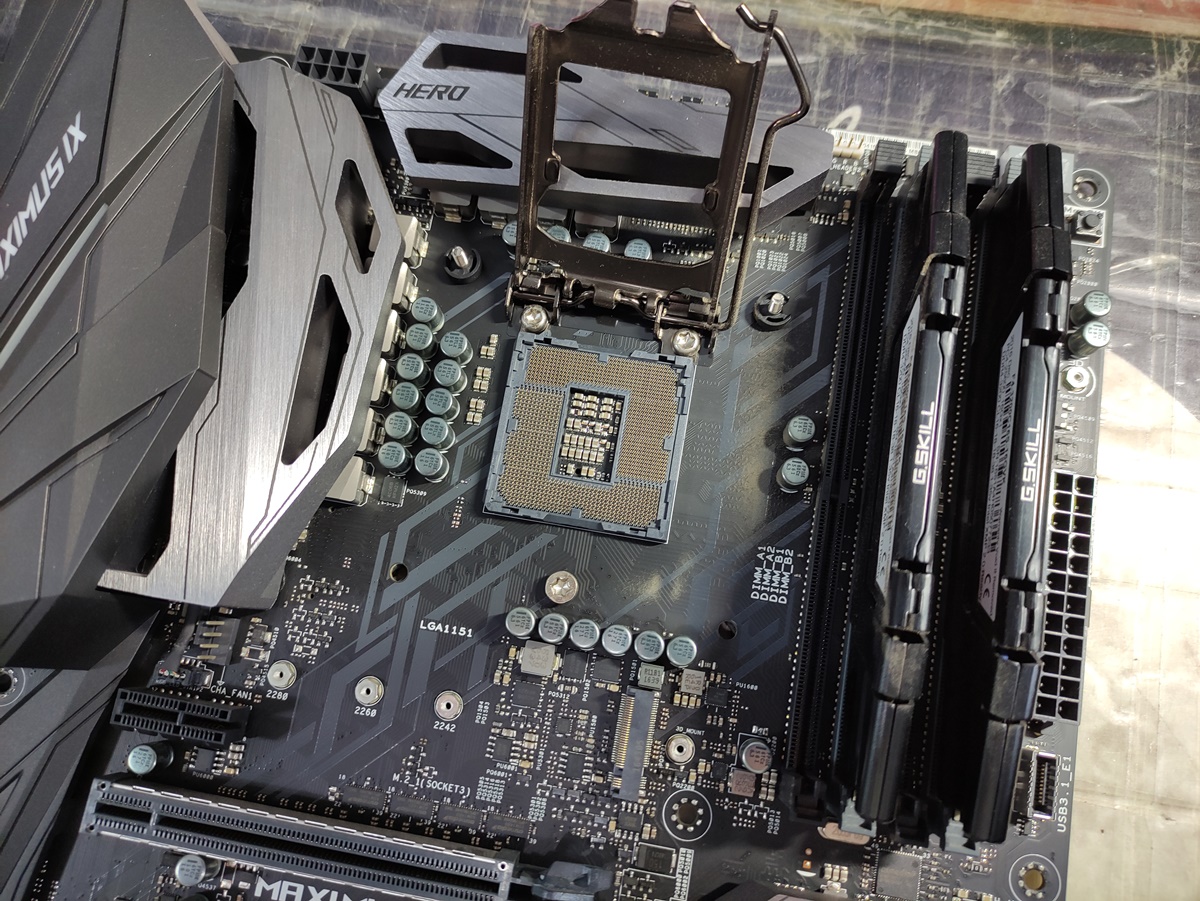

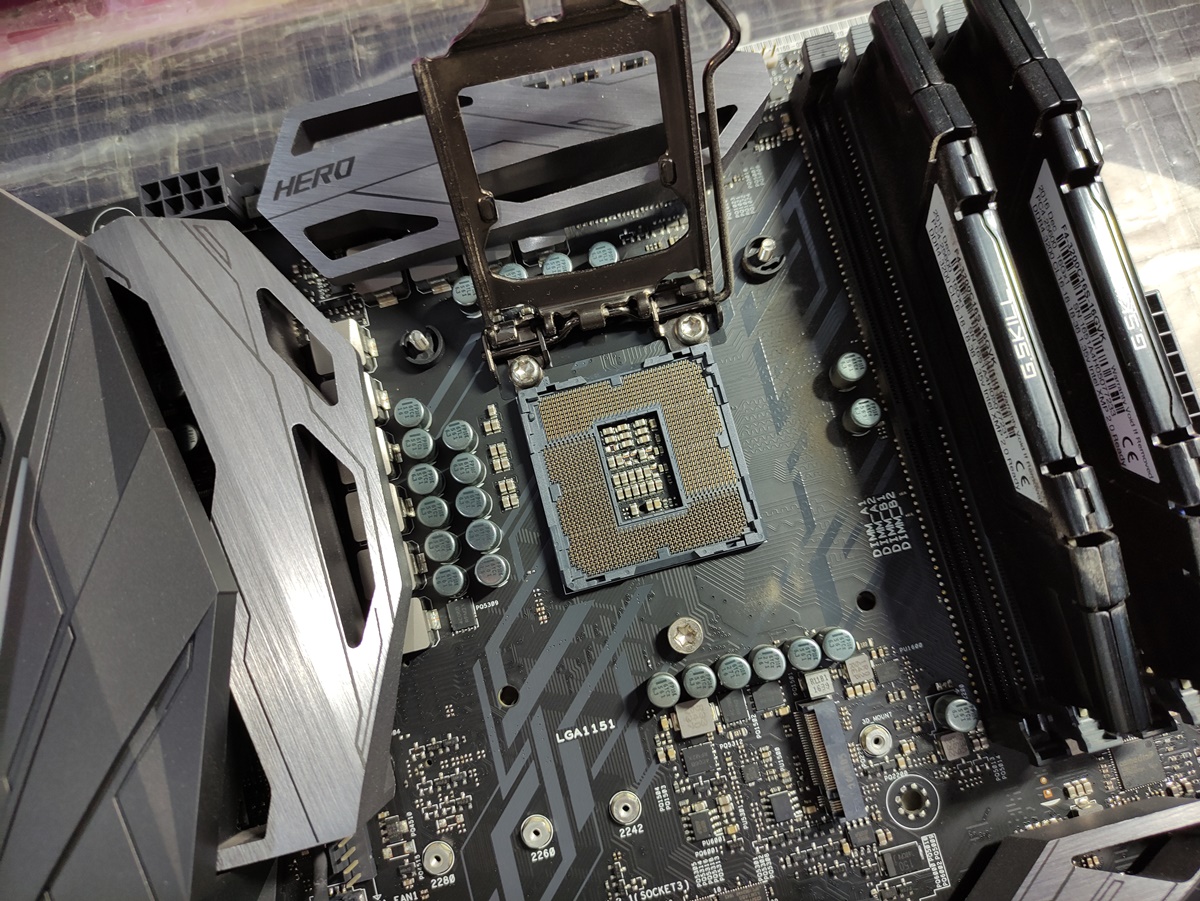

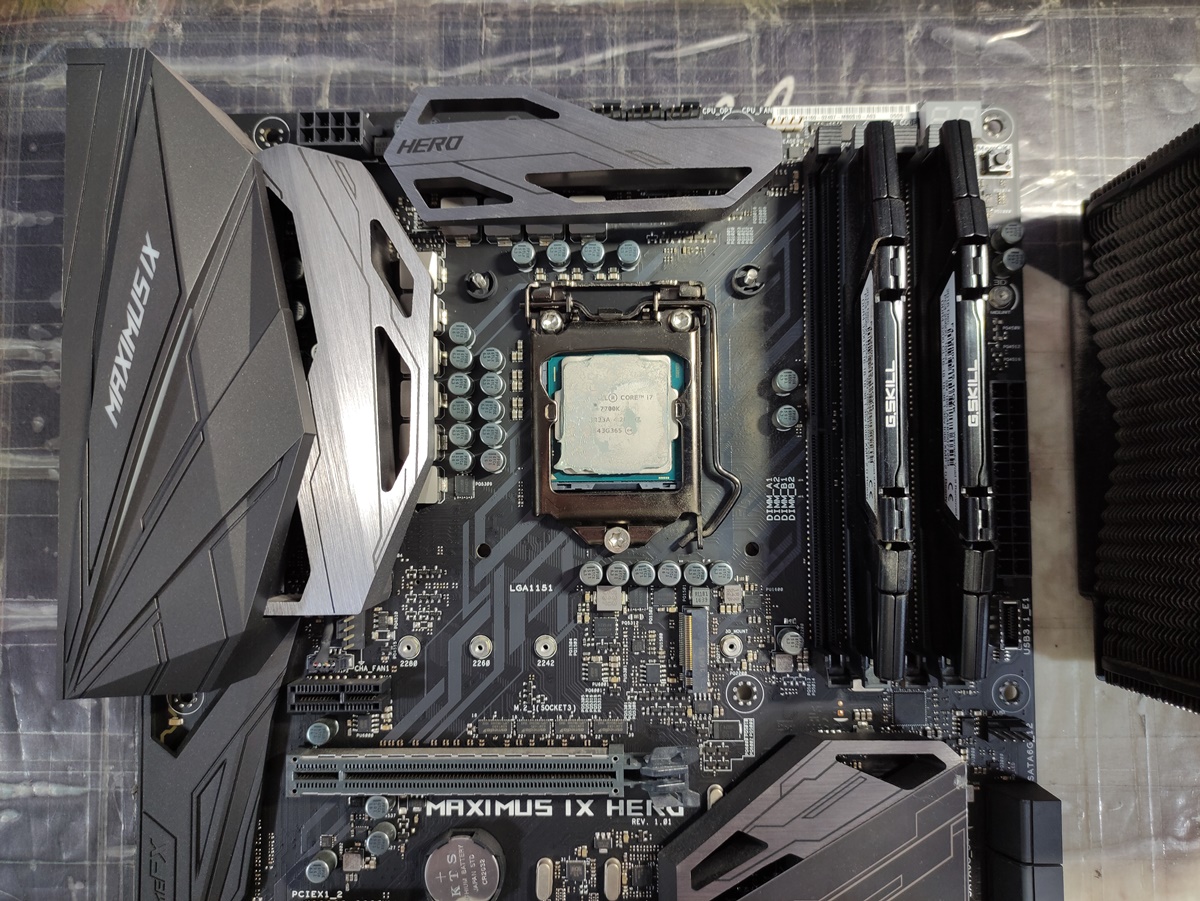

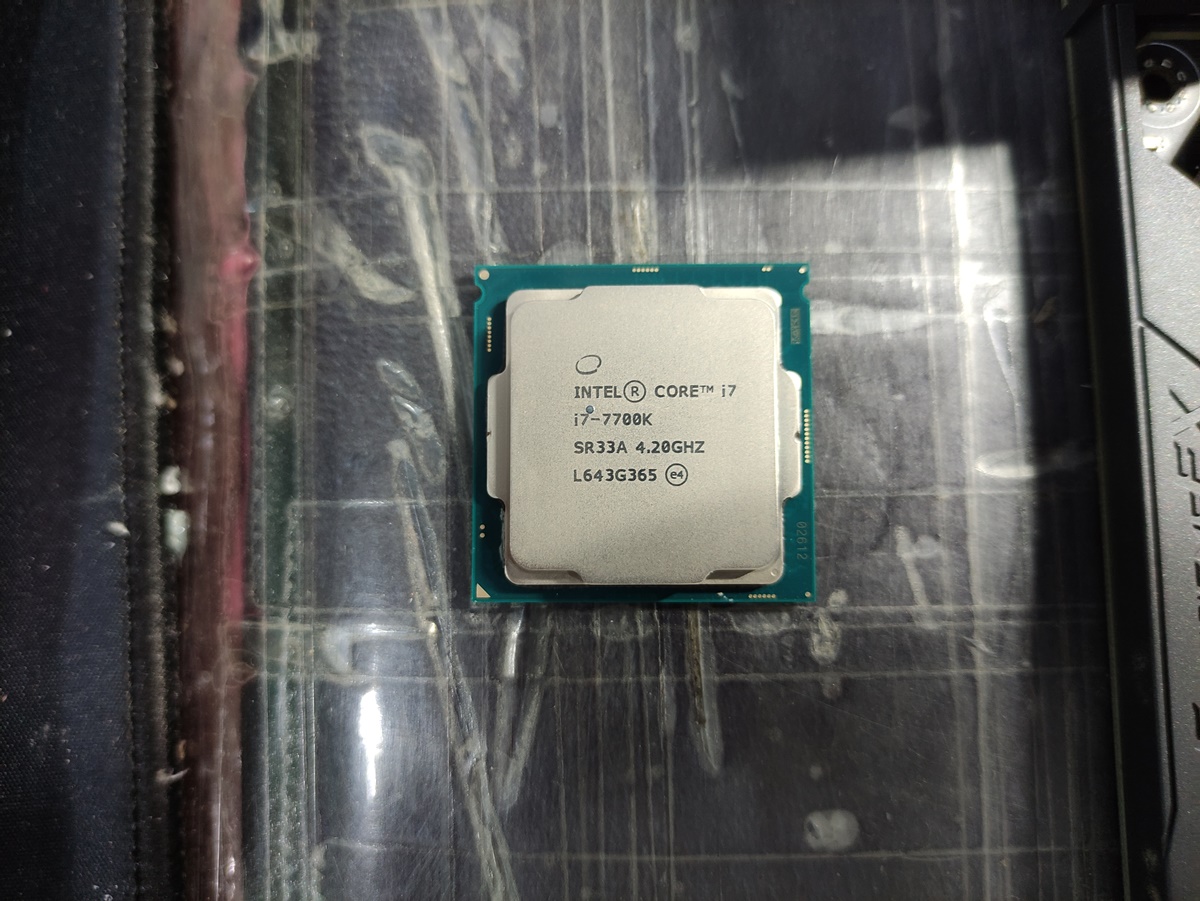

CPU 외관 상태 확인, CPU 소켓의 핀 상태 확인 중에 있습니다.

CPU 외관과 CPU 소켓의 핀 상태 확인 중
MAXIMUS IX HERO

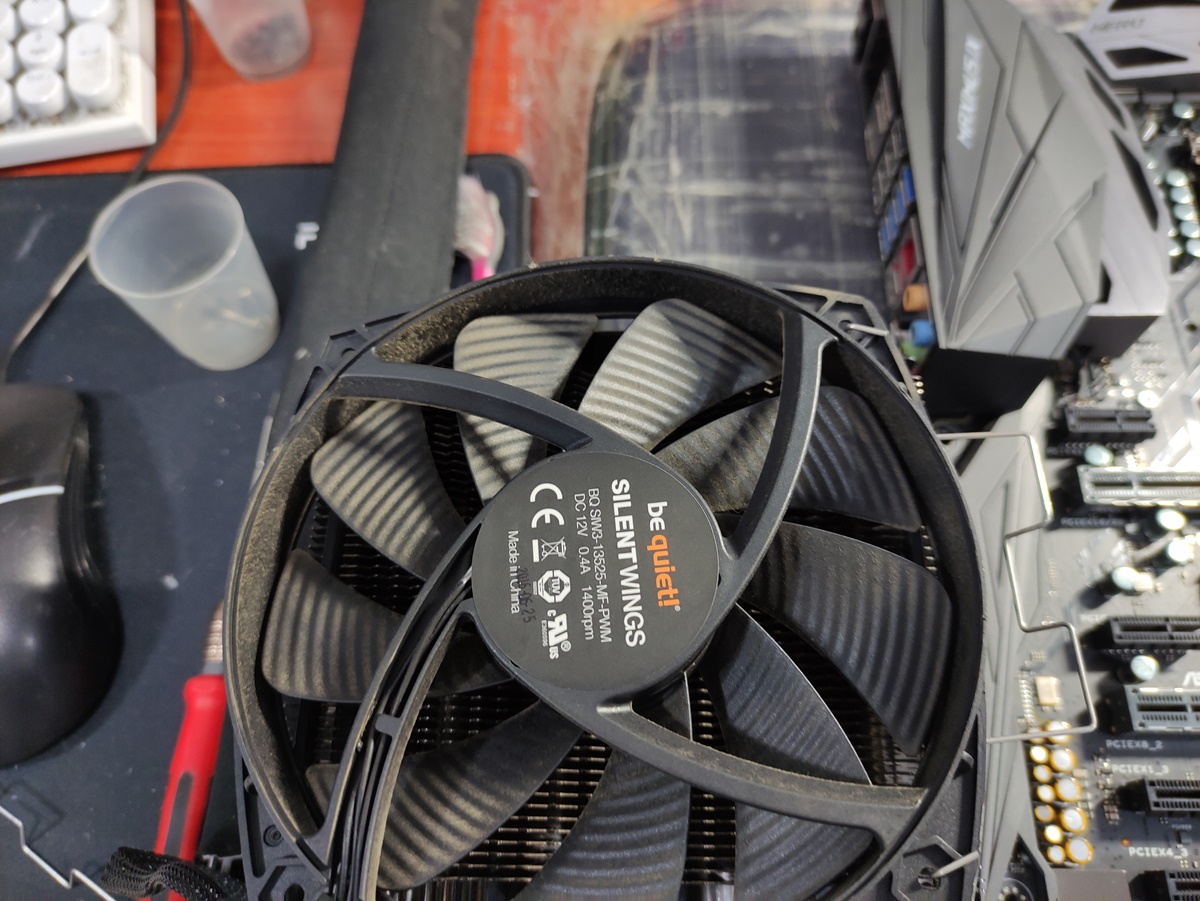

먼지가 끈쩍거리는 먼지라서 쿨러에 가장자리에 붙어있습니다. 이런 건 컴프레샤 공기압으로 털어내기는 어렵고요. 물티슈를 이용해서 닦입니다.

쿨러에 낀 먼지들

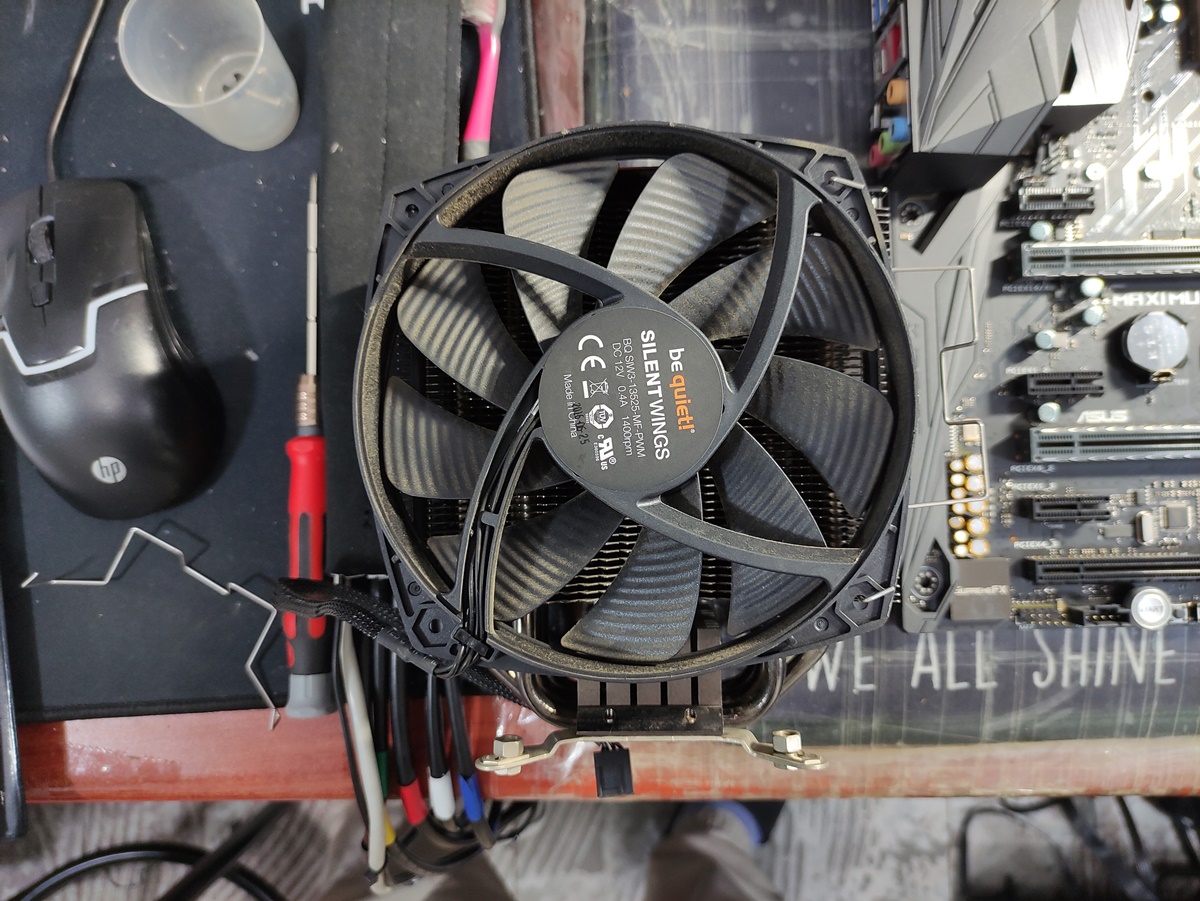

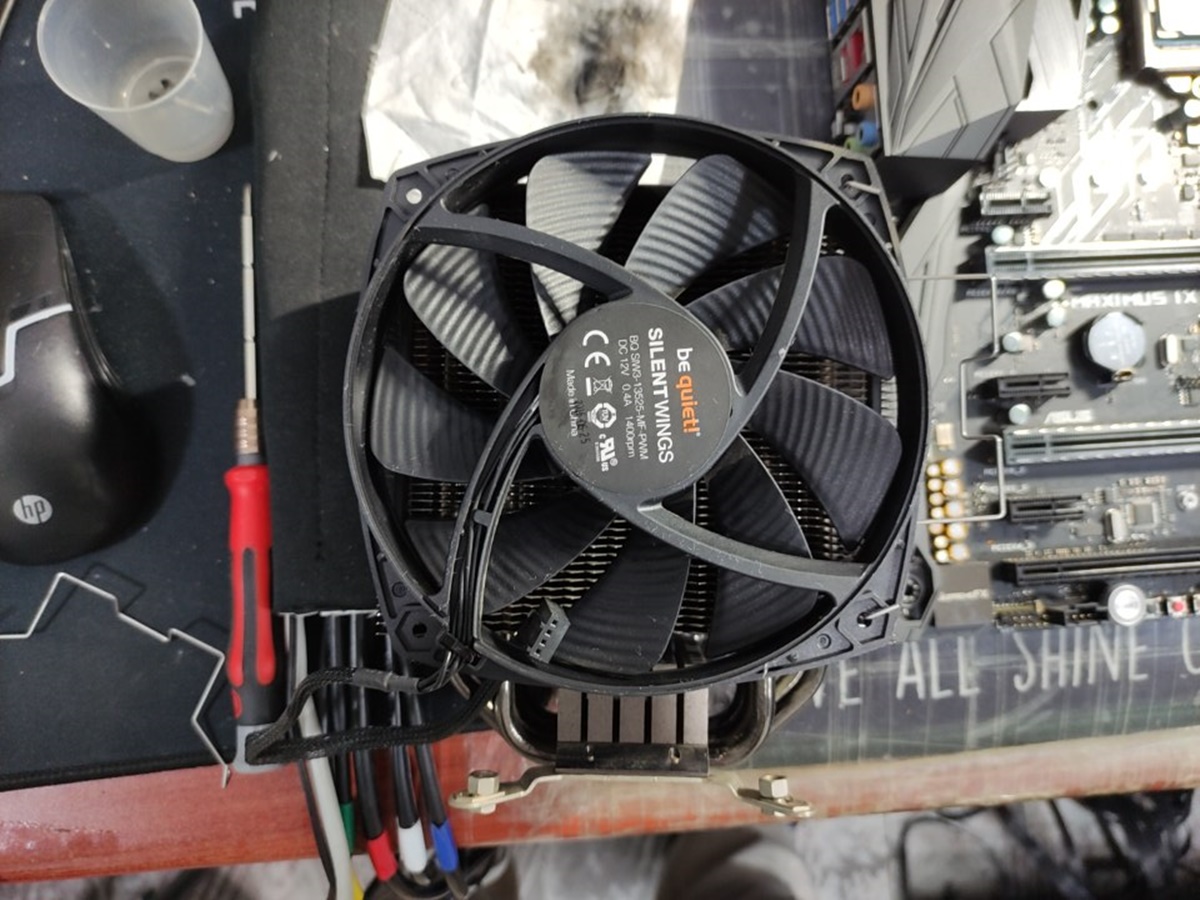

물티슈를 이용해서 구석구석 닦아내고 있습니다. 팬 날개에도 굳어버린 먼지가 있습니다.

쿨러에 낀 먼지들
BeQuiet SilentWings

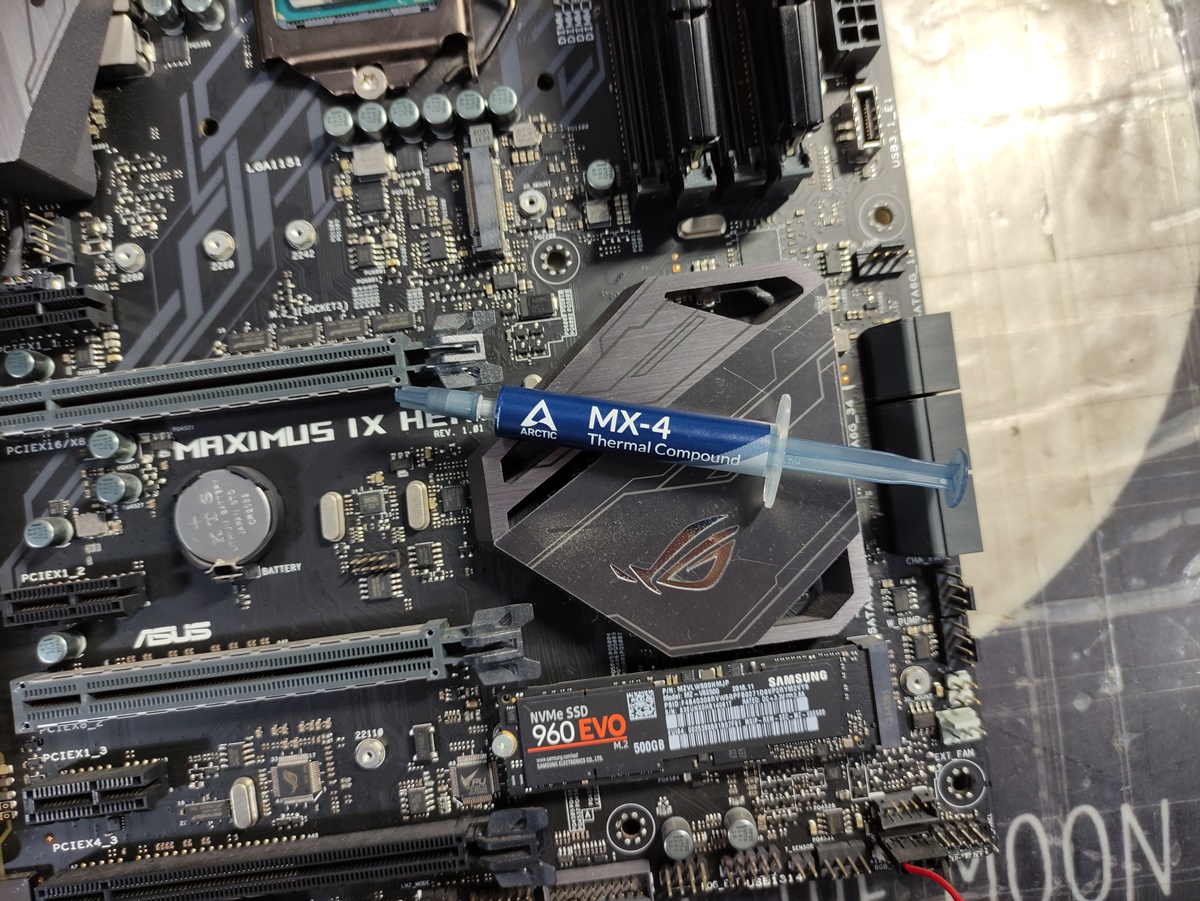

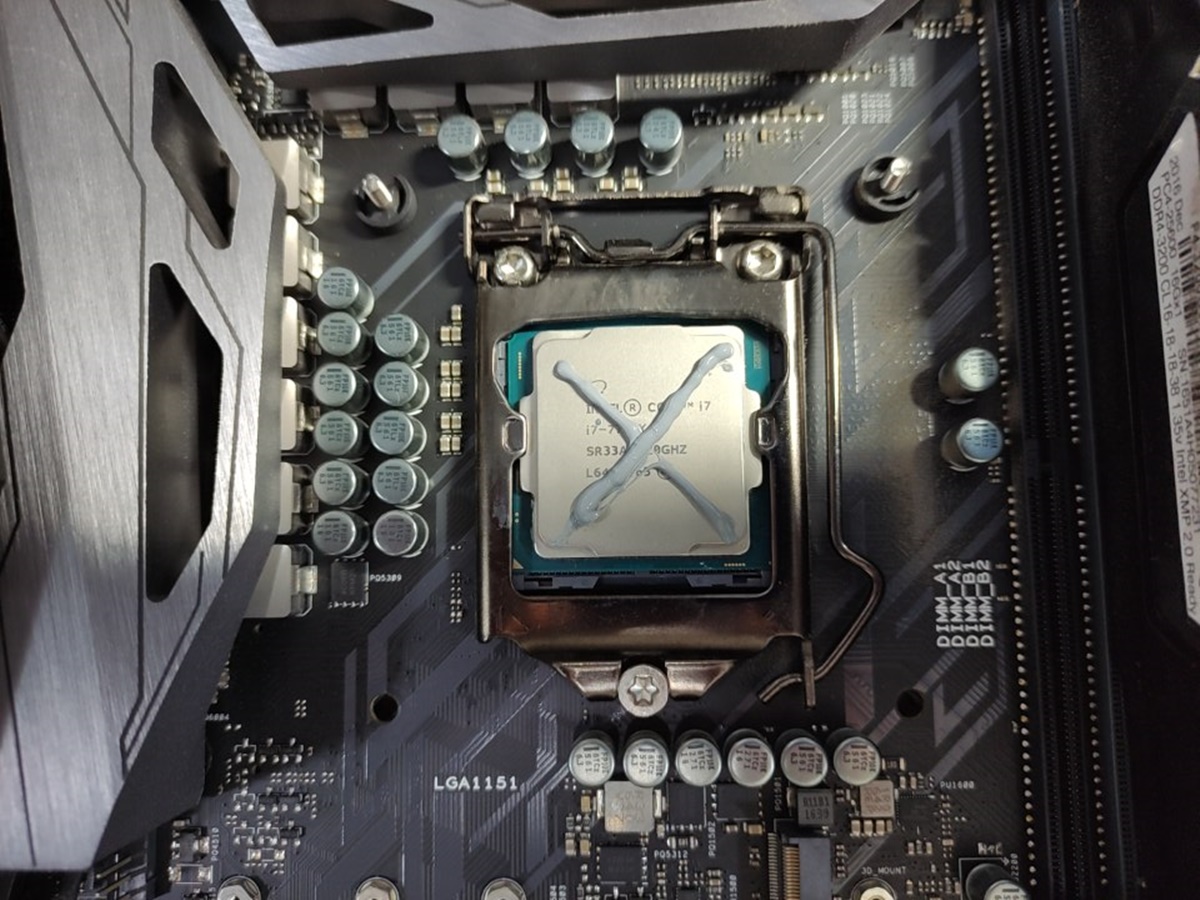

새로 바를 서멀구리스는 아크틱 사의 MX-4 제품을 X자 형태로 도포할 예정입니다. 어차피 쿨러 밑면으로 밀려서 사방으로 공기방울 최소한으로 밀려서 장착됩니다.

MX4 서멀 재도포 작업

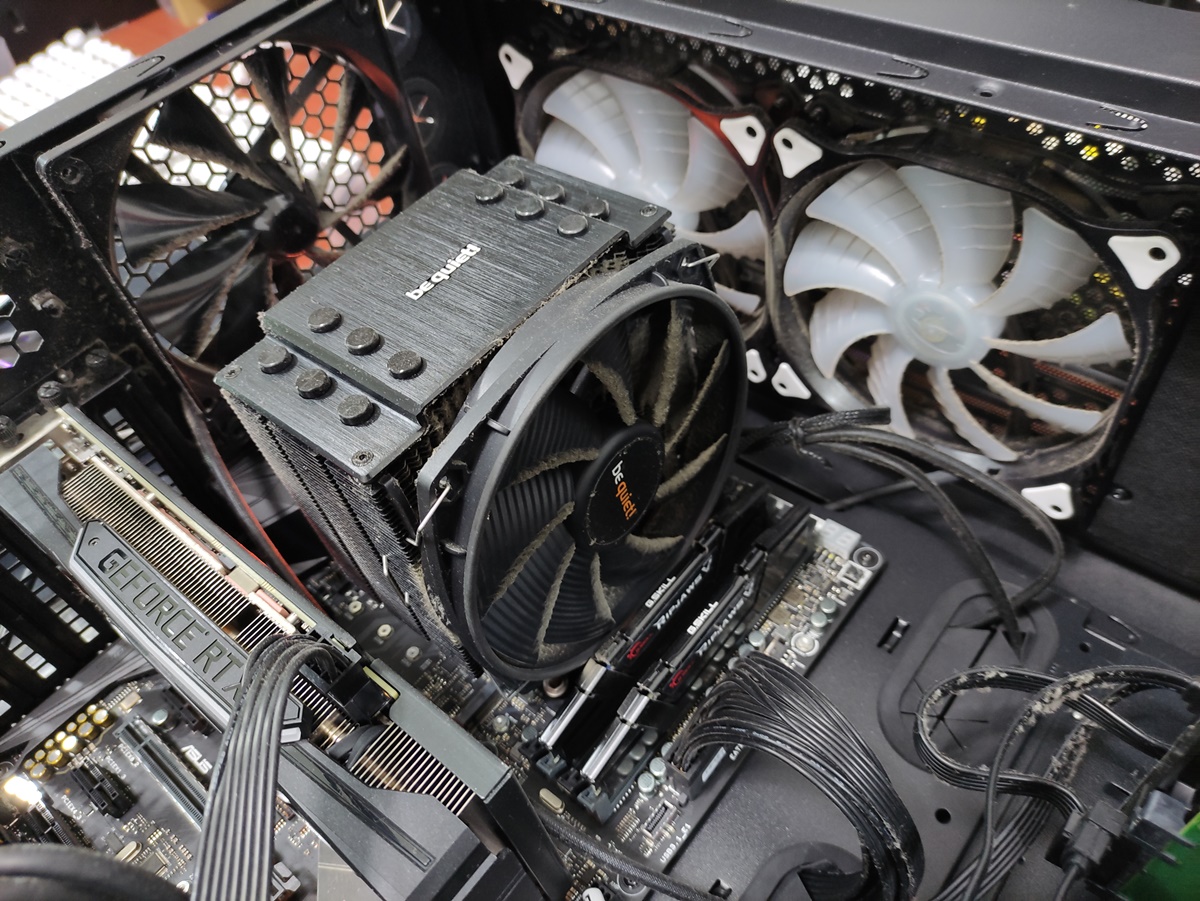

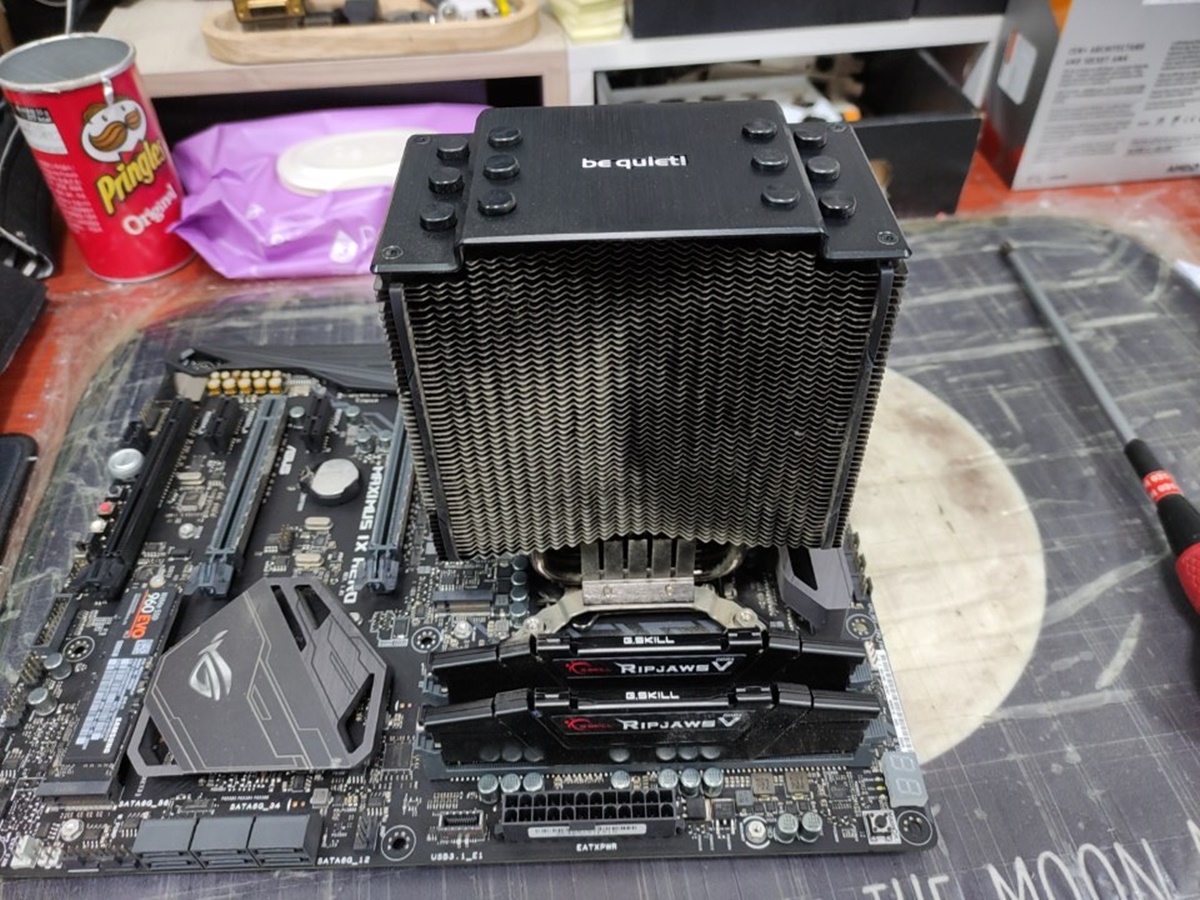

사제 쿨러를 다시 고정하고 있습니다.

메인보드 뒷면으로 조립되는 사제 쿨러 비콰이엇

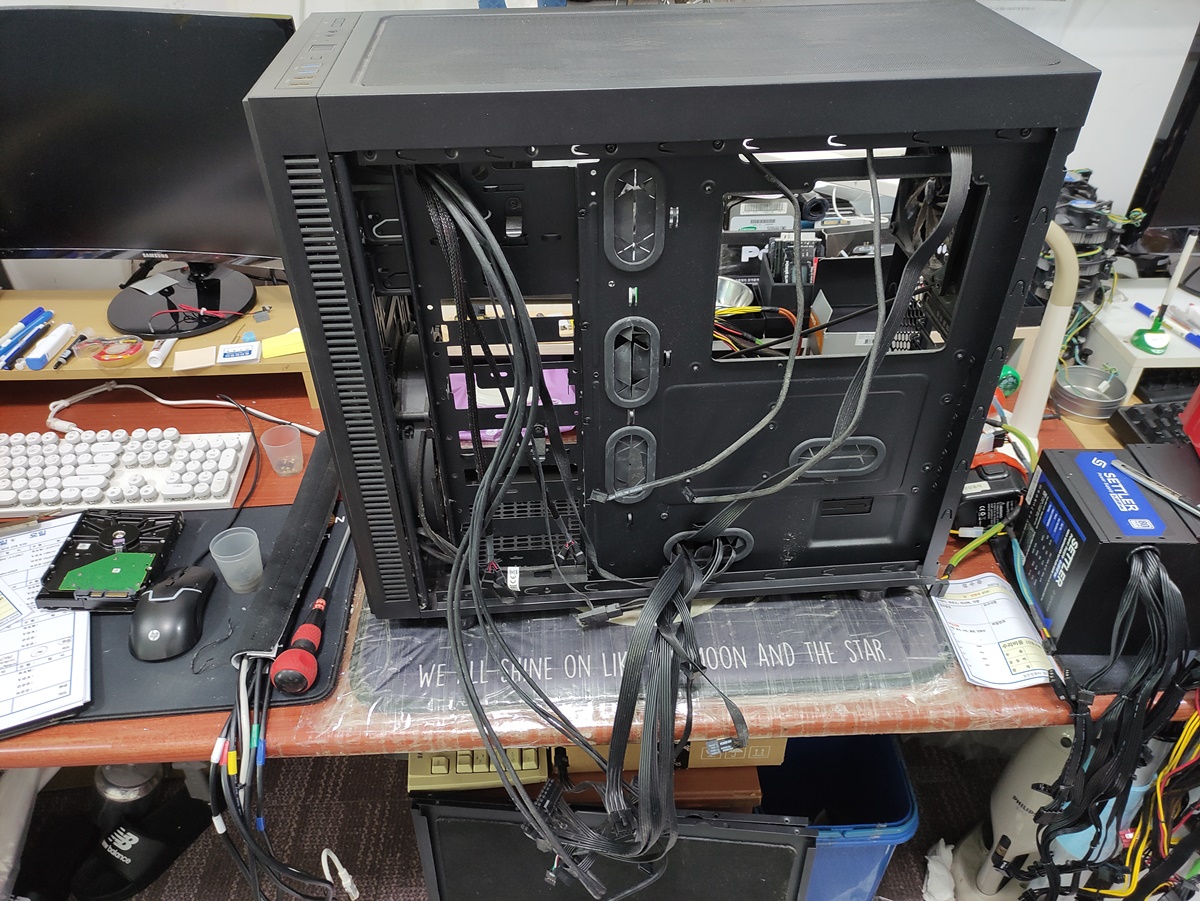

후면 선정리중 모든 선을 해체했습니다.

기존의 선들을 모두 풀어해칩니다.

같은 길로 가는 선들을 임시로 묶었습니다. 아직 부착할 부속이 많기 때문에 필수적인 선들만 뽑아 놓은 상태입니다.

선정리 중

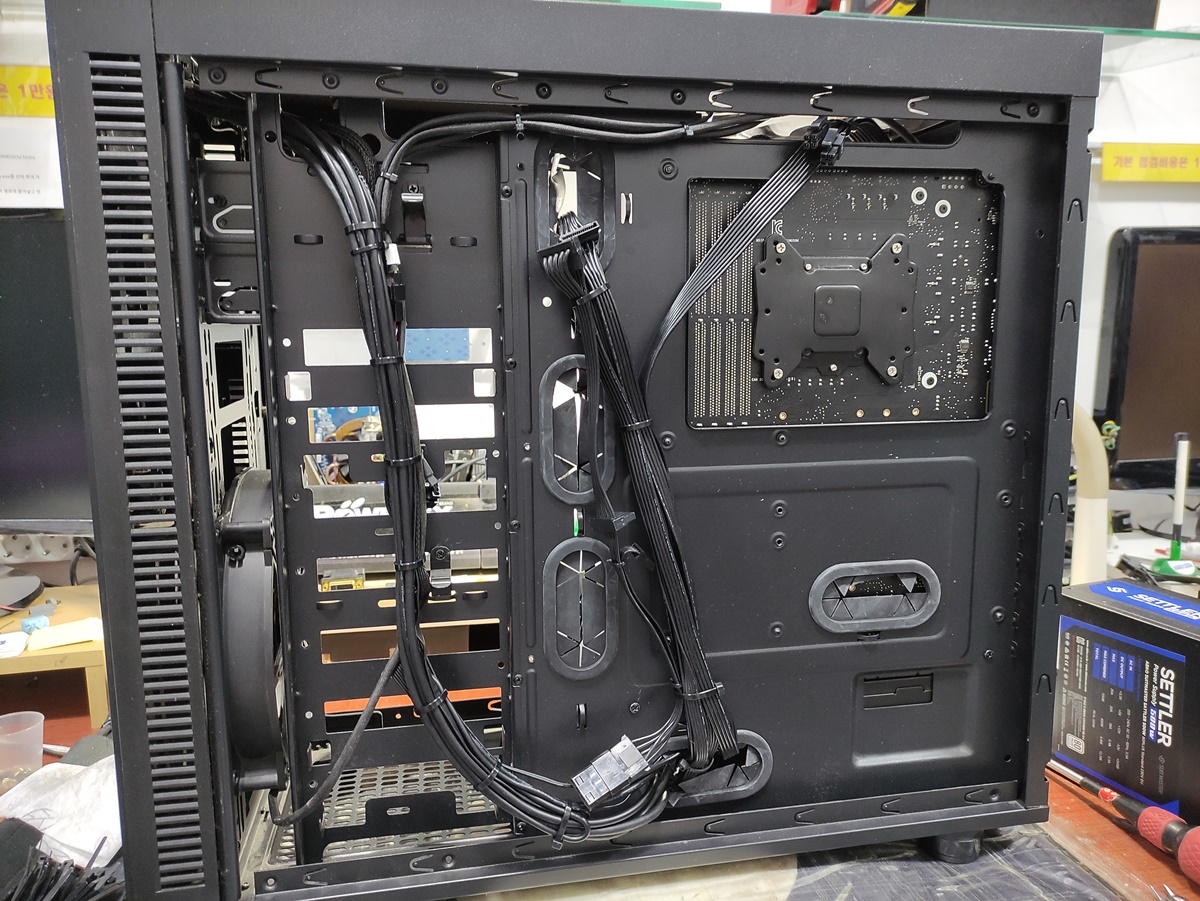

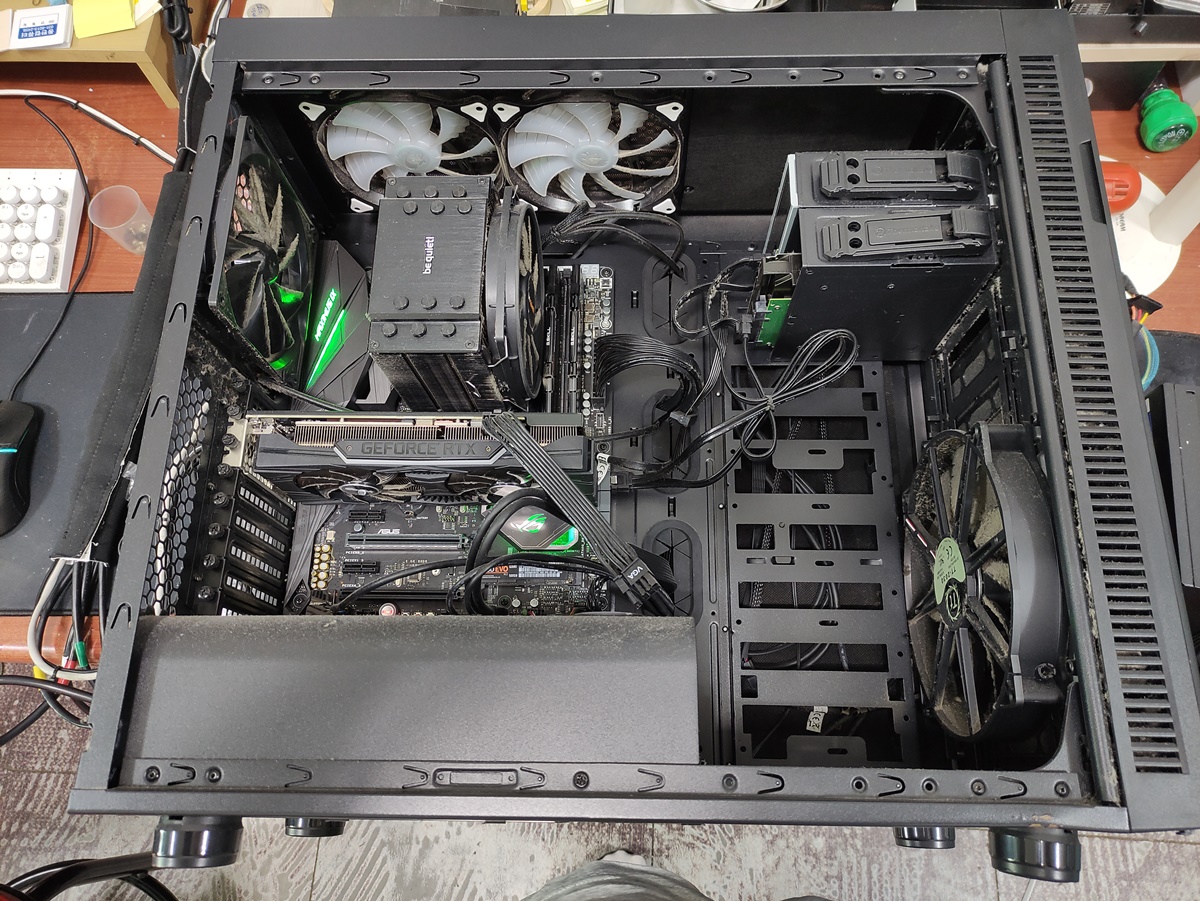

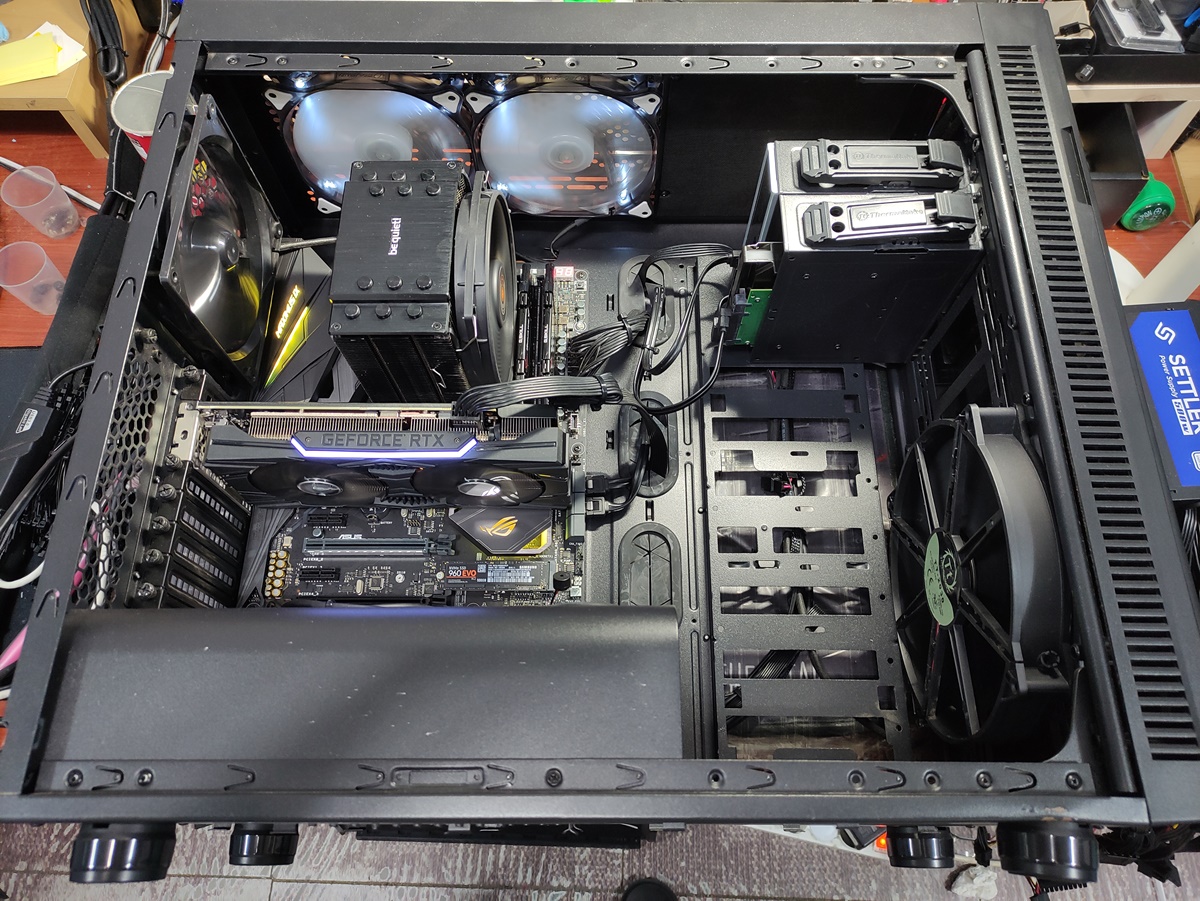

메인보드, 그래픽카드 등의 조립이 끝나고 최종적인 형태입니다. CPU 보조전원선이 짧아서 메인보드를 가로지를 수밖에 없었네요.

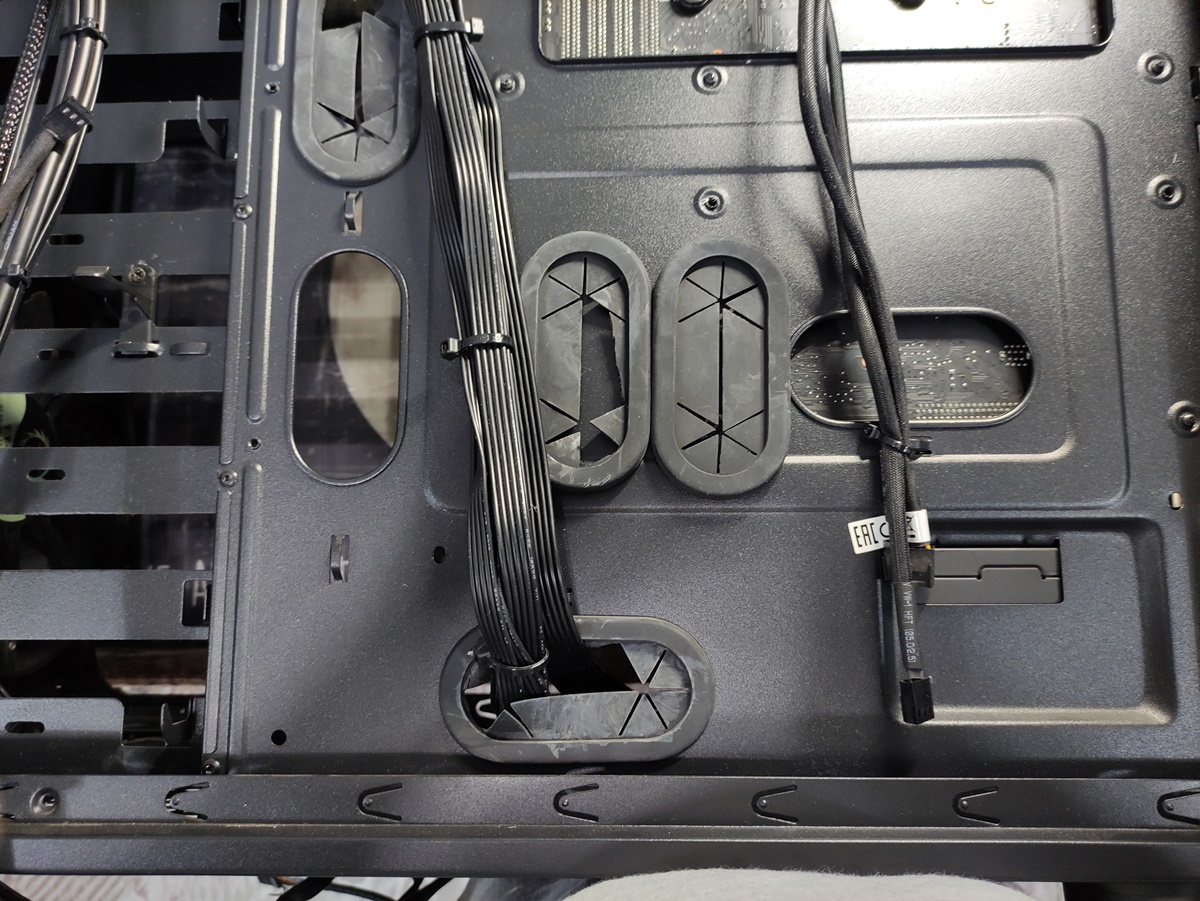

구멍을 막아주는 고무가 낡아서 사용하지 않는 구멍과 서로 위치를 바꿨습니다. (메인보드 아래)

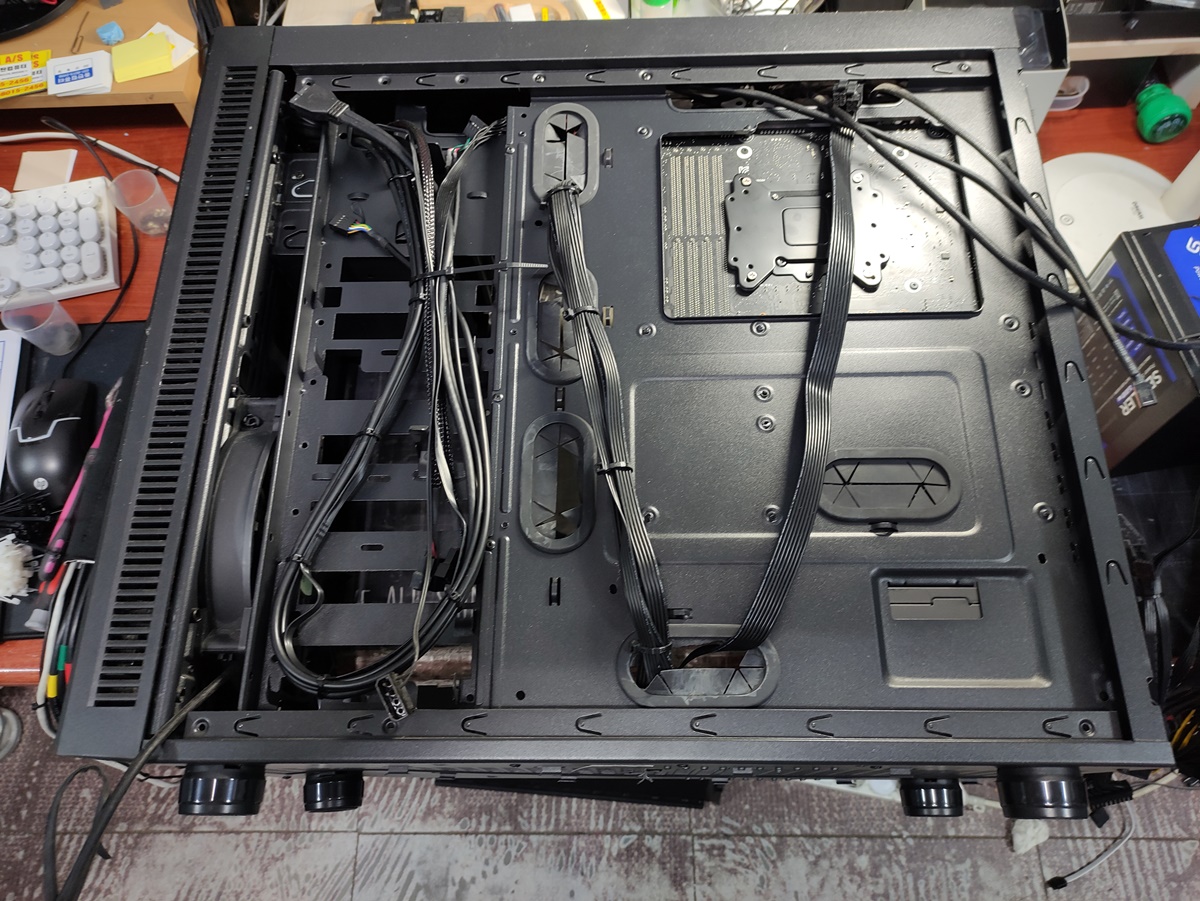

팬 등으로 선들이 걸리지도 않도록 잘 묶어놨습니다.

선정리 뒷면

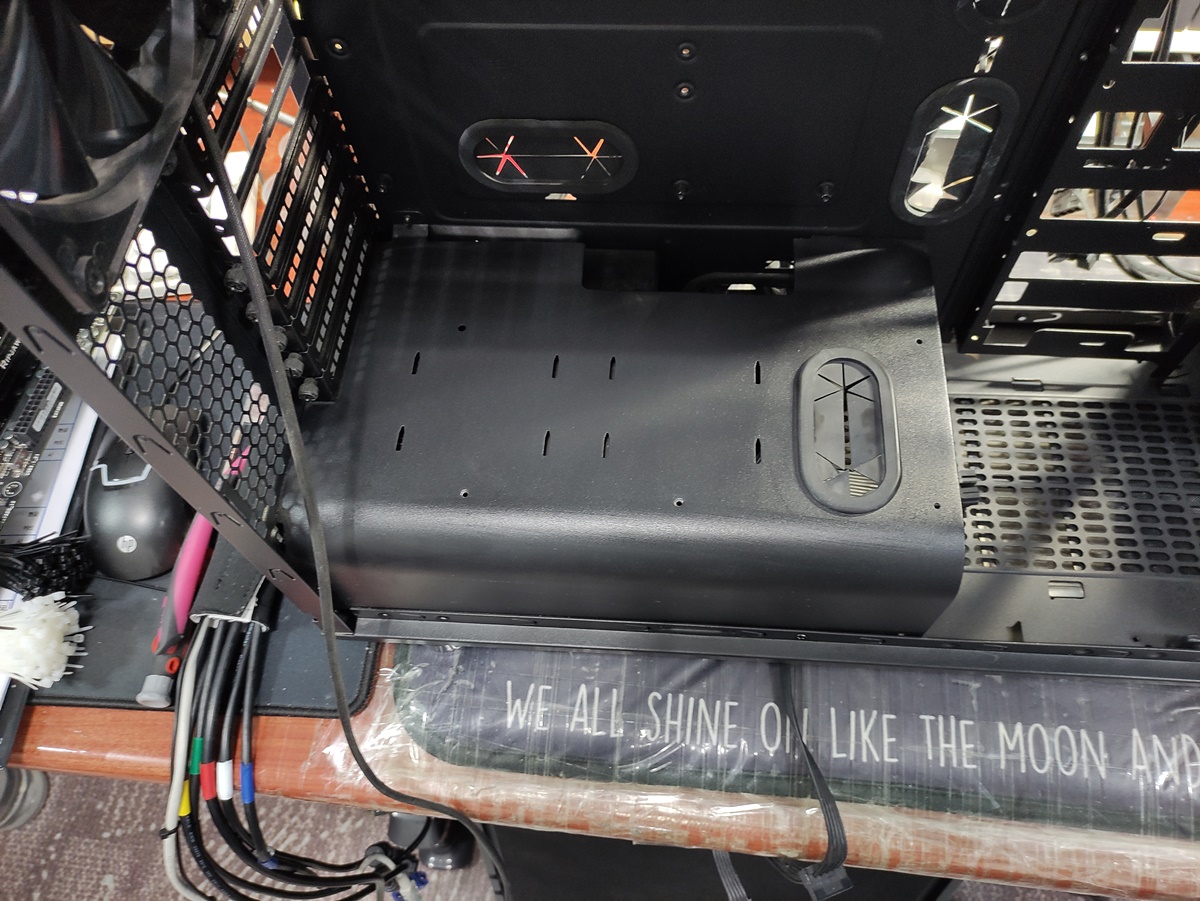

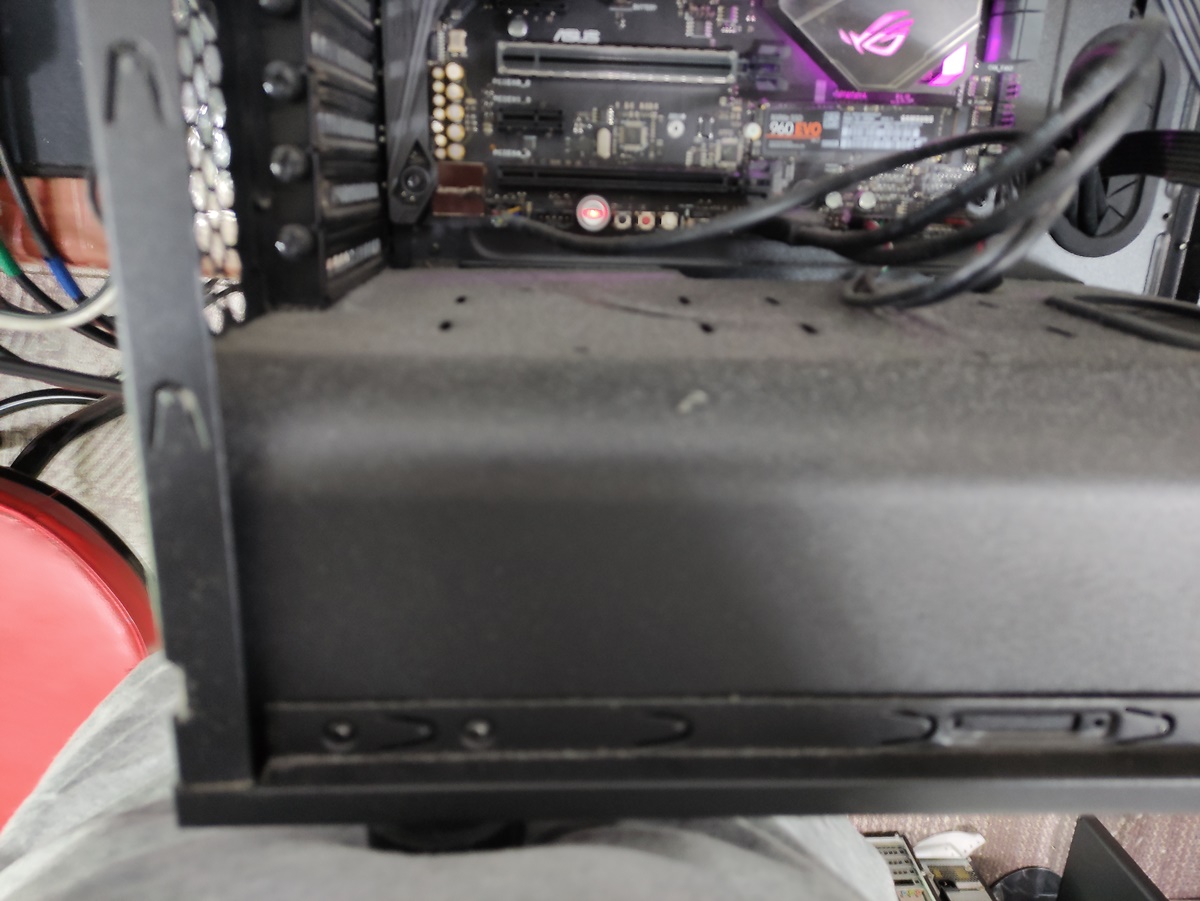

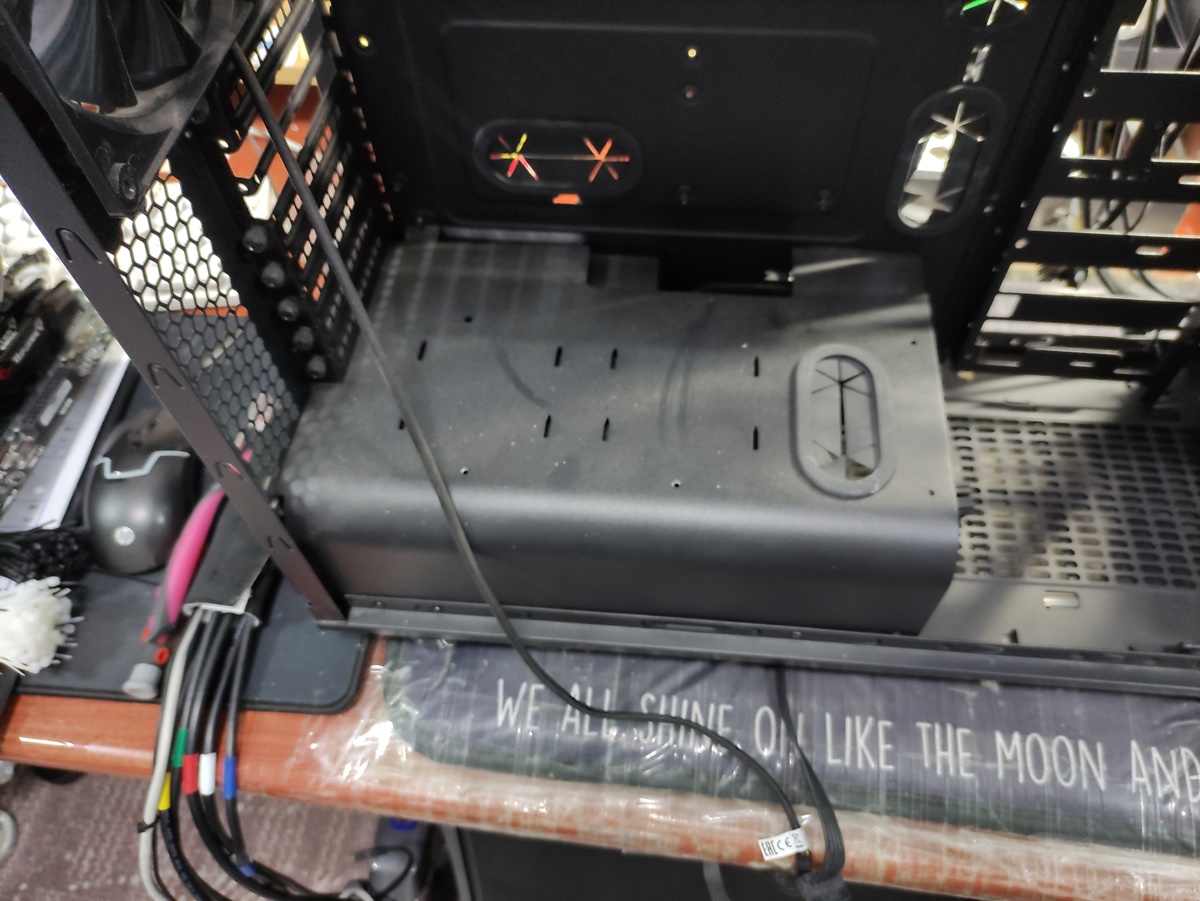

파워서플라이를 덮고 있는 덮개입니다. 이 부분도 분리가 되는 고급진 케이스네요.

파워서플라이 덮개

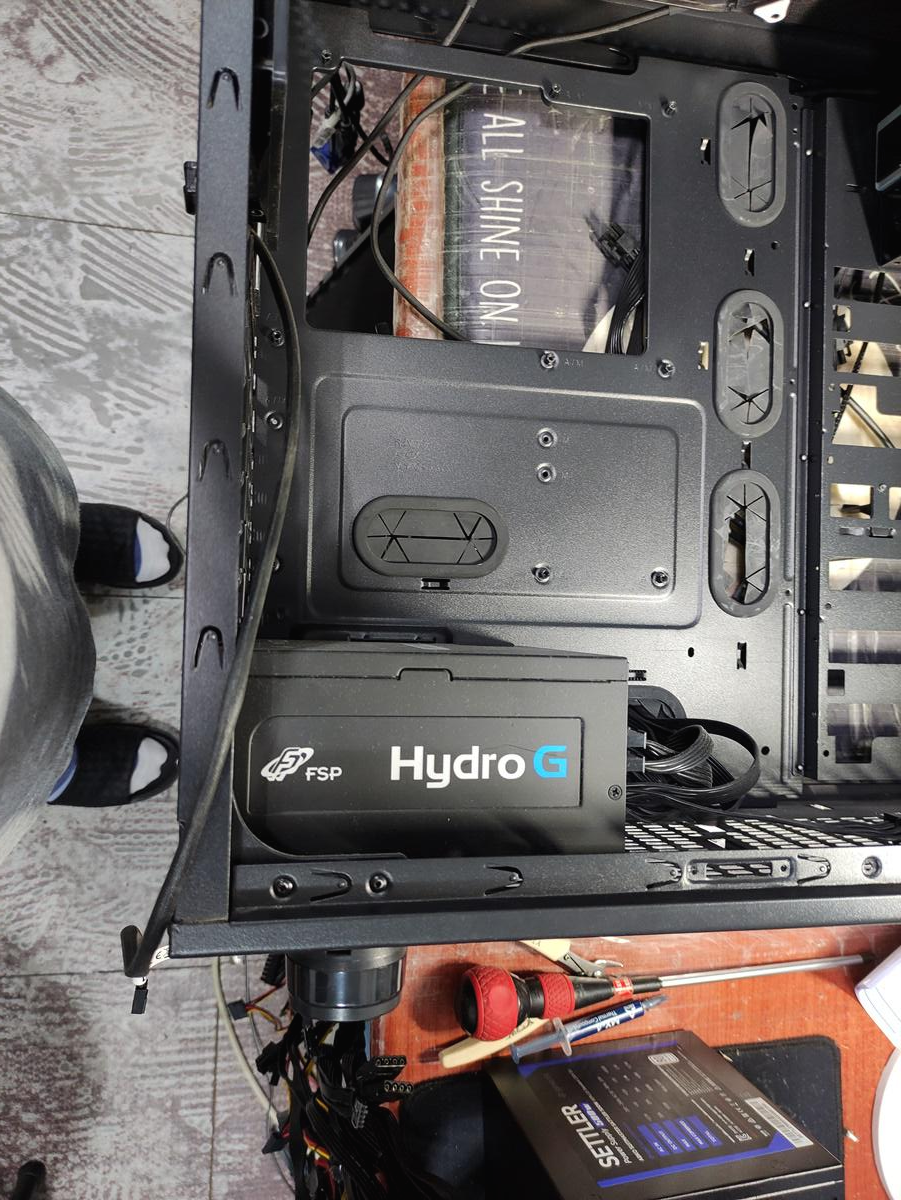

파워서플라이는 FSP 전원공급장치가 장착되어 있습니다. 모듈러 파워입니다. 근데, 선이 짧습니다.

FSP HydroG 모듈러 파워서플라이

케이스 전면 USB 3.0 연장 케이블의 헤더가 딱딱한 형태라서 이렇게 밖에 정리가 안되네요. 사진상에는 없지만, 케이블 아래에 케이블 타이를 고정할 수 있는 지지대를 설치하고 케이블 타이로 추가 고정했습니다.

USB 3.0 케이블 헤더가 부드럽게 개선됐으면 좋겠네요.

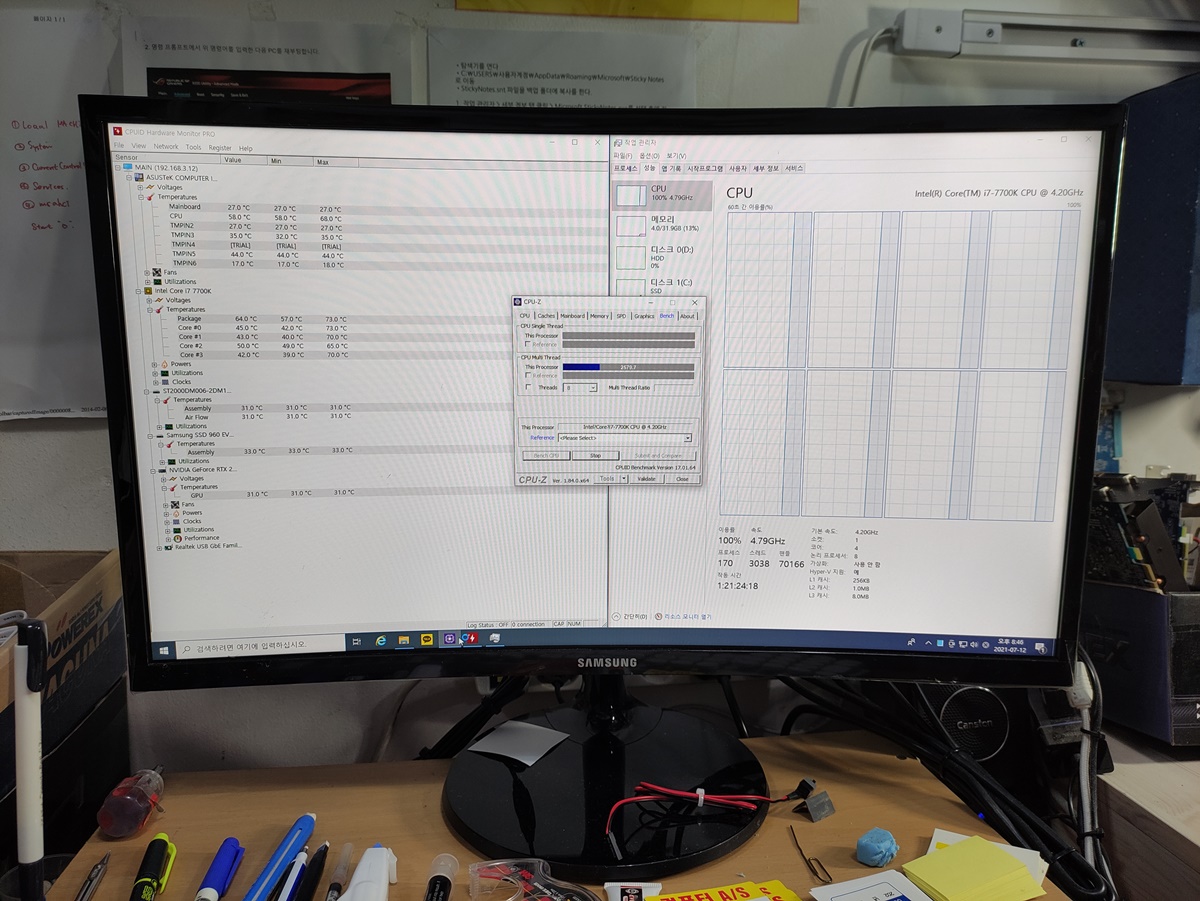

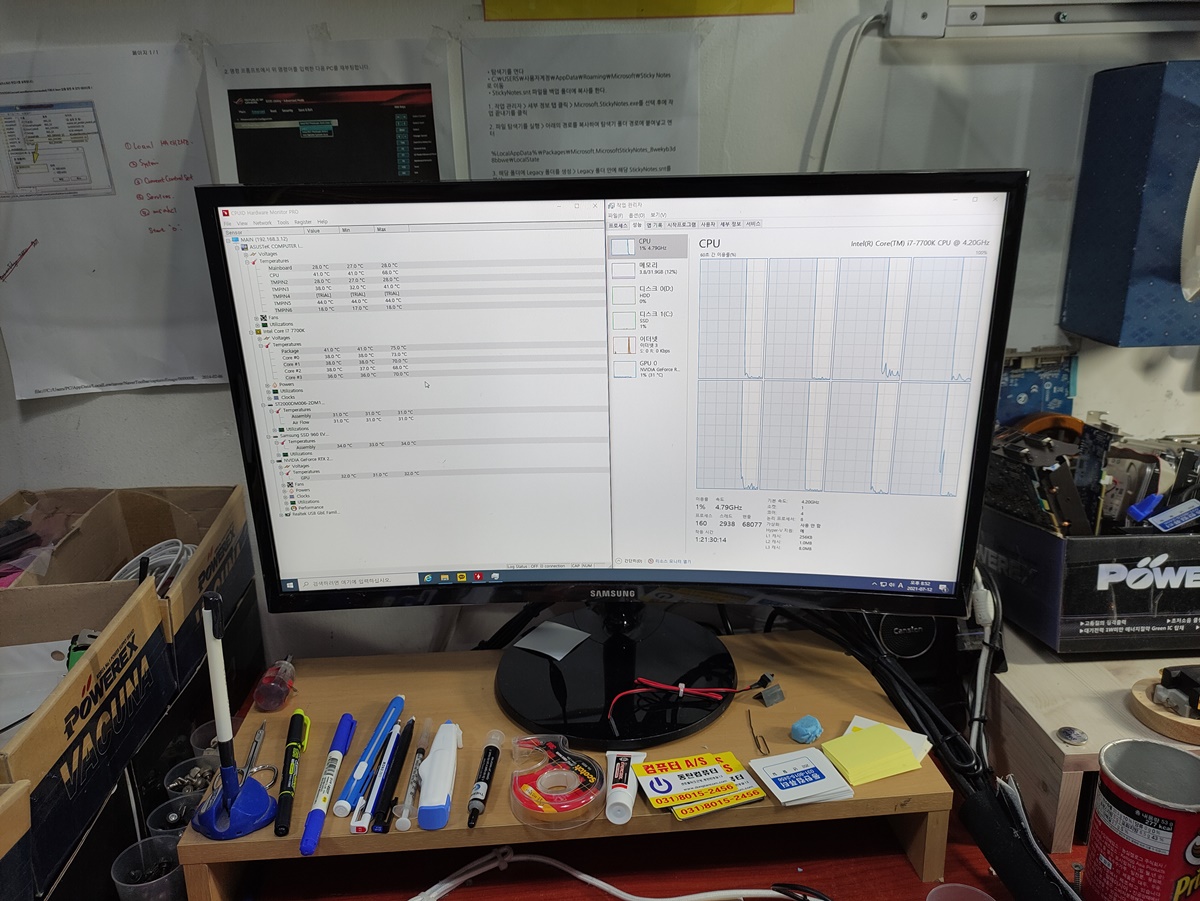

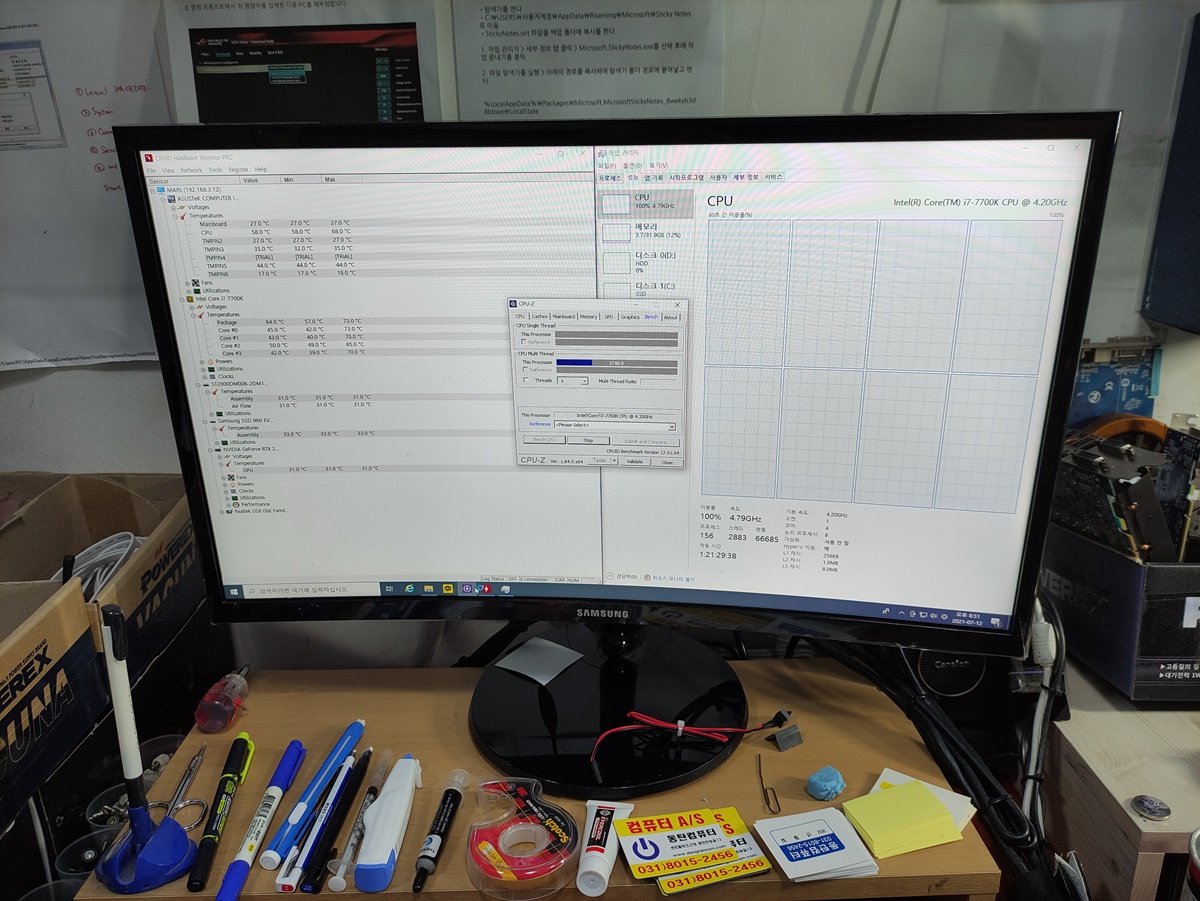

부팅 후 CPU-Z를 통해서 CPU 사용률을 100%로 올려서 CPU의 온도를 올려보고 있습니다. CPU 최대 온도가 70도 정도 나오네요. 아무런 일을 하지 않을 때는 40도가량됩니다. i7-7700K

CPU 온도 확인 중

먼지 청소후 재조리 후의 상태입니다. 파워 서플라이 선의 길이가 케이스에 비해서 짧은 편이고 선이 갈라진 형태라서 정리해도 그렇게 이쁘게 나오진 않았네요. 시디롬, HDD도 있어더욱 선들이 많아 보입니다.

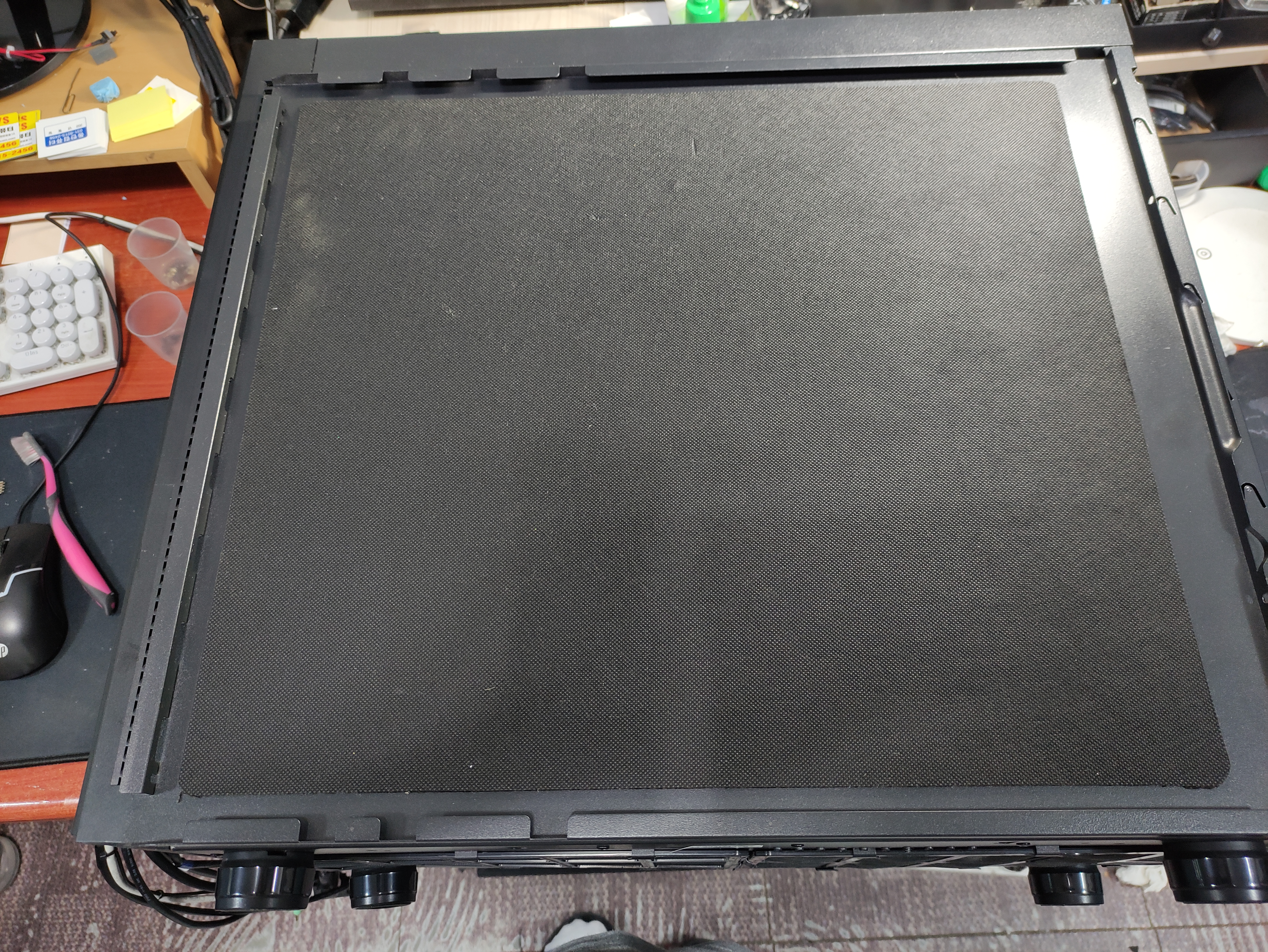

케이스 옆면 뚜겅이 흡음 역할도 있는 고급형 케이스네요. 케이스가 무지하게 무겁습니다.










In summer, the temperature is high and humid, so computers that usually work well often get into trouble. It's the season when you need to take care of your computer in the summer. As the temperature rises, so does the temperature of the computer. If the temperature rises excessively high, the computer can slow down and then stop or turn off, or cause various error symptoms. Also, when the humidity goes up, the oxidation of metal gets worse, resulting in poor connection much more often. So, the hot and humid summer environment is not good for computers.

Below is the computer of the customer who requested cleaning. You worked on cleaning the computer and re-applying the thermalguri together for the summer. The computer below is personally difficult to re-apply a thermal compound. It's because it's equipped with a homemade cooler. The cooler fixing screw is on the back of the mainboard, so it is possible to turn the case upside down, release the cooler, and re-apply it, but we also plan to clean the selection and dust, so we separated the mainboard from the computer case.

You left the computer below for a day. It's a case where all the parts need to be disassembled and cleaned, so it's hard to repair them on the same day. It takes 2 hours to reassemble under cleaning after disassembling. It's hard to work in parallel with other tasks because it's a case of dividing parts.  Just in time, if you have only one job, I can do it continuously, but usually there aren't many days when only one job comes in a day. It's a task that requires time to spare. Please understand that it is difficult to proceed with the repair on the same day urgently.


Overall Assembly Status
Dust is accumulated on the large cooler 200mm × 30mm in front of the case. There is light, dry dust that flies away, and there is a dust that stays moist (oil) because it sticks to it. The dust below is not dust that can be solved by blowing it into a compressor. It's a humid dust that needs to be wiped off with wet tissues one by one by one. This is the case where you have to work twice to blow it out with a compressor and remove the cooler from the case and wipe it with a wet tissue.


Case Front TT-2030 Cooler
The CPU cooler, the top fan, and the back fan are also very dusty.


CPU Cooler Dust
Status of the graphics card


Graphic Card Dust
Dust on the iron plate of the power fly cap. You can wipe these parts with wet wipes. When you wipe the area close to the mainboard, be careful not to loose the cable wires.


Dust
After releasing the mainboard, the SSD assembly was in the wrong state, so I reassembled it according to the standard standard.


The M.2 SSD is tilted.
We are installing a pedestal under the M.2 SSD and fixing the M.2 SSD.

[Related article] M.2 Screw thickness https://blog.naver.com/dongtancom/222186126963

M.2 Fixing screws, bolts size (ASROCK and ASUS)

This is the M.2 SSD on your computer. There's a bolt in the motherboard box to hold the SSD, and when it's assembled...

blog.naver.com

Mounting M.2 SSD
The M.2 SSD is mounted flat without tilting. I also removed the vinyl on the mainboard chipset. It's not good for heat generation, so it's better to remove scratch-resistant plastic. The purpose is to prevent scratches during the distribution process. It is recommended to remove the actual user.


Please remove the anti-scratch film.
Start cleaning the homemade cooler after removing the mainboard. Dust accumulated on the heat shield is dust that blows into the compressor and is not dusted off.  You have to shake it off with a toothbrush, paint brush, etc. I can wash it, but I think it's too much to wash it, so I just dusted it off.


This cooler uniquely tightens the screw on the back of the mainboard. You can also remove the cooler by attaching the mainboard to the case and releasing the screw from the back of the case, but when all the screws are released, the cooler may fall straight to the floor. It looks like a cooler that needs to be released by holding the box on the cooler in the first place. I'd like to recommend separating the mainboard in a stable.


Unique homemade cooler secured from the back of the mainboard
Isolated CPU Cooler and CPU are in Thermal Bond. At first, thermalguris is well-pushed, but later it looks like one side is floating. CPU marks are not all the same.


I suspect the priest cooler is not properly attached.
Checking CPU appearance and pin status of CPU socket.


Checking CPU appearance and pin status of CPU socket

MAXIMUS IX HERO
The dust is sticky, so it's attached to the edge of the cooler. It's hard to shake this off with compressor air pressure. Wipe it off with a wet tissue.


Dust stuck in the cooler.
I'm using wet wipes to wipe off everywhere. There's dust on the wings of the pan, too.


Dust stuck in the cooler.

BeQuiet SilentWings
Thermal copper is planning to apply ARCTIC's MX-4 product in X shape. It's pushed to the bottom of the cooler anyway, so it's pushed to the minimum amount of air bubbles everywhere.


MX4 Thermal Re-Paint Work
The priest cooler is being re-fixed cooler.


Fabricated Cooler Be Quiett Assembling Back of Mainboard
We've dismantled all the lines in the rear trim.


It unravels all the existing lines.
I temporarily tied up the lines going the same way. There are still many parts to attach, so only essential lines have been pulled out.


Sensationalizing
This is the final form after assembling the mainboard, graphics card, etc. The CPU auxiliary power line was short, so I had to cross the mainboard.


The rubber that blocks the hole is old, so we changed the position of the unused hole to each other. (Bottom of Mainboard)
I tied it well so that the lines don't get caught with the fan.


the back of a jeongni
This is a cover covering the power fly. It's a luxurious case that separates this part too.


Powerfly Cover
The power fly is equipped with FSP power supply. Modular power. By the way, the line is short.


FSP HydroG Modular Powerfly
The header of the USB 3.0 extension cable in front of the case is hard, so I can only organize it like this. It is not in the picture, but I installed a support to secure the cable tie underneath the cable and fixed it further with the cable tie.


I hope the USB 3.0 cable header improves smoothly.
After booting, we are increasing CPU utilization to 100% through CPU-Z to increase CPU temperature. The maximum CPU temperature is about 70 degrees. It's about 40 degrees when I don't do anything. i7-7700K


Checking CPU temperature
It's the condition after cleaning and recooking dust. The power supply line is shorter than the case and the line is split, so it doesn't look that pretty even if I organize it. There are also CD-ROM and HDD, so there are more lines.


It's a high-end case with a sound absorbing function on the side of the case. The case is extremely heavy.
